saludos.

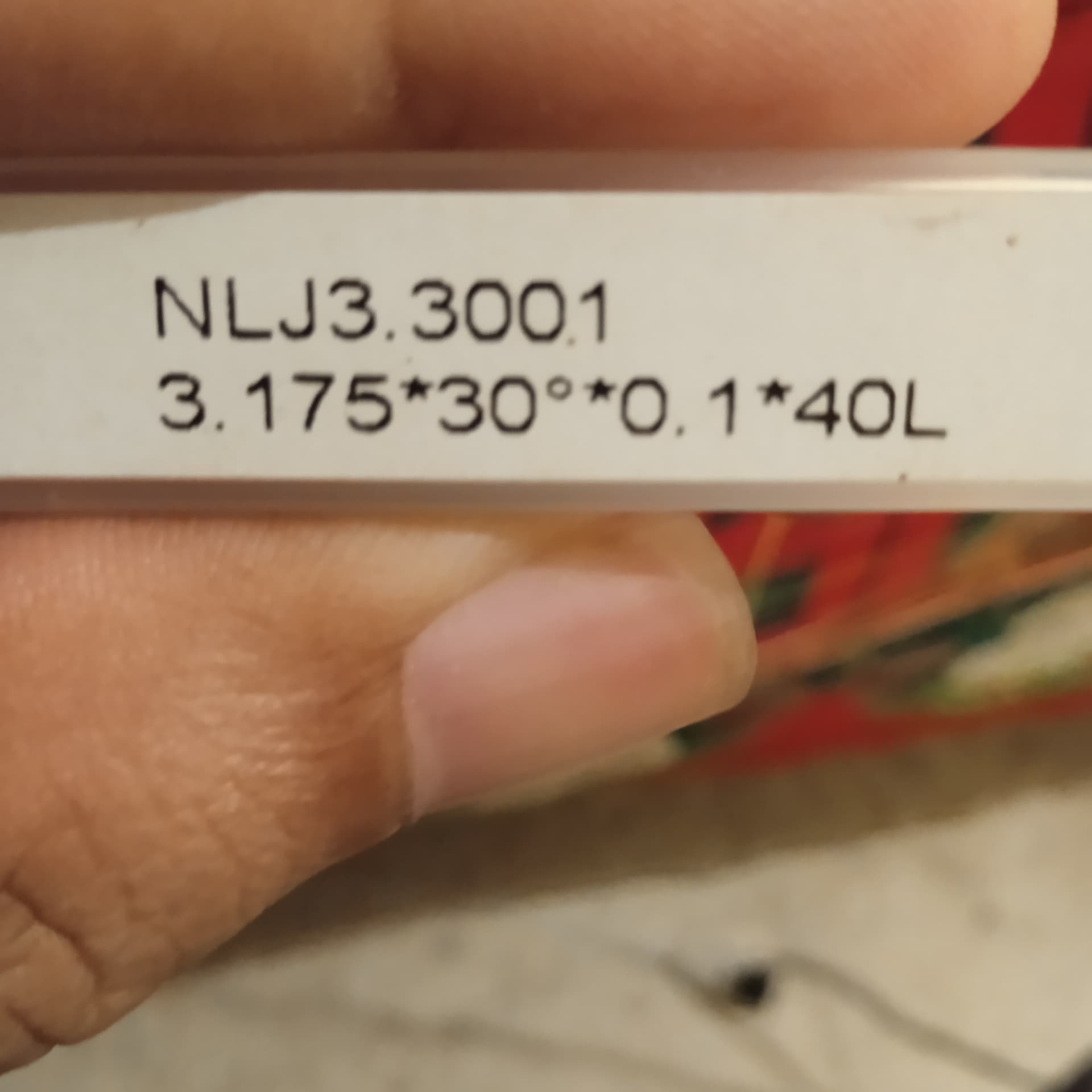

estoy haciendo un diseño electronico en proteus, flatcam y candle.tiene unas pistas que van despegadas de masa a 0.16mm osea en micrometros,estoy usando una mecha de 0.1 y 30°.cual creen que sea el problema la mecha o el diseño?
Alma mía, ya que no haces más que preguntar acertijos, por lo menos preséntate, danos una etérea idea de lo que haces, etc.
Este es el de la junta de la trócola, no? No ha cogido las indirectas.
2 Me gusta
Las pistas las cortas sobre madera no?? No sé si tienes en cuenta que esté foro va de madera.
1 me gusta
Solo he entendido, hasta lo de saludos…
3 Me gusta
¡Qué interesante proyecto! Hay varios factores que podrían estar afectando tu diseño. Aquí te dejo algunas posibles causas y soluciones:
-
Diseño de las pistas: Asegúrate de que las pistas estén correctamente diseñadas y no estén demasiado cerca unas de otras. Un espacio de 0.16 mm es bastante pequeño y puede ser difícil de manejar, especialmente si hay variaciones en el proceso de fabricación.
-
Herramienta de fresado: La mecha de 0.1 mm y 30° que estás utilizando es bastante fina. Si la mecha no está en perfectas condiciones o si hay algún problema con la alineación, podría causar problemas en el fresado de las pistas.
-
Calibración de la máquina: Verifica que la máquina CNC esté bien calibrada. Cualquier desalineación o vibración puede afectar la precisión del fresado.
-
Material del PCB: El tipo de material que estás utilizando para el PCB también puede influir. Algunos materiales son más difíciles de fresar con precisión que otros.
Te recomendaría revisar cada uno de estos aspectos para identificar dónde podría estar el problema. ¡Espero que esto te ayude a resolverlo!
