Escalera plegable

Otra de escalera jjjjj
Voy a tener que restaurar una cabaña de montaña.
Pequeño.
Ya quitaron 2 metros parahacer un baño, es nivel criminal…no hay apenas agua,sin presión…y usan media casa…

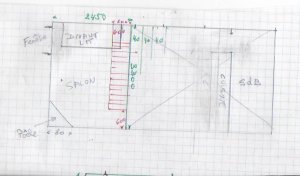

Total les queda lo justo para una cocina-comedor-salon. Pero no saben como poner la escalera
!
Sdb ( salle de bain)
Divan-lit (sofa-cama)
Y mezzanine ( la cruz ) esaltillo.
Al final del sofa esta la unica ventana, quitaría luz.
En la otra esquina la estufa.

123084_1adaabe5f77766c361bbfb39267265ce_thumb|300x176

Asi que pienso hacer una cosa asi:
123085_4b19217b87aba9e97b9ea86effd09a97_thumb

Se plegarian los dos o tres ultimos peldanos, irian sujetos en una escuadra, estantería contra la pared.
No tengo claro como pero habrá un cable, una polea y un peso para que sea fácil la maniobra.

2,28 de altura, 3,335 de pared a pared.

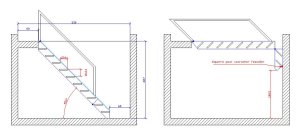

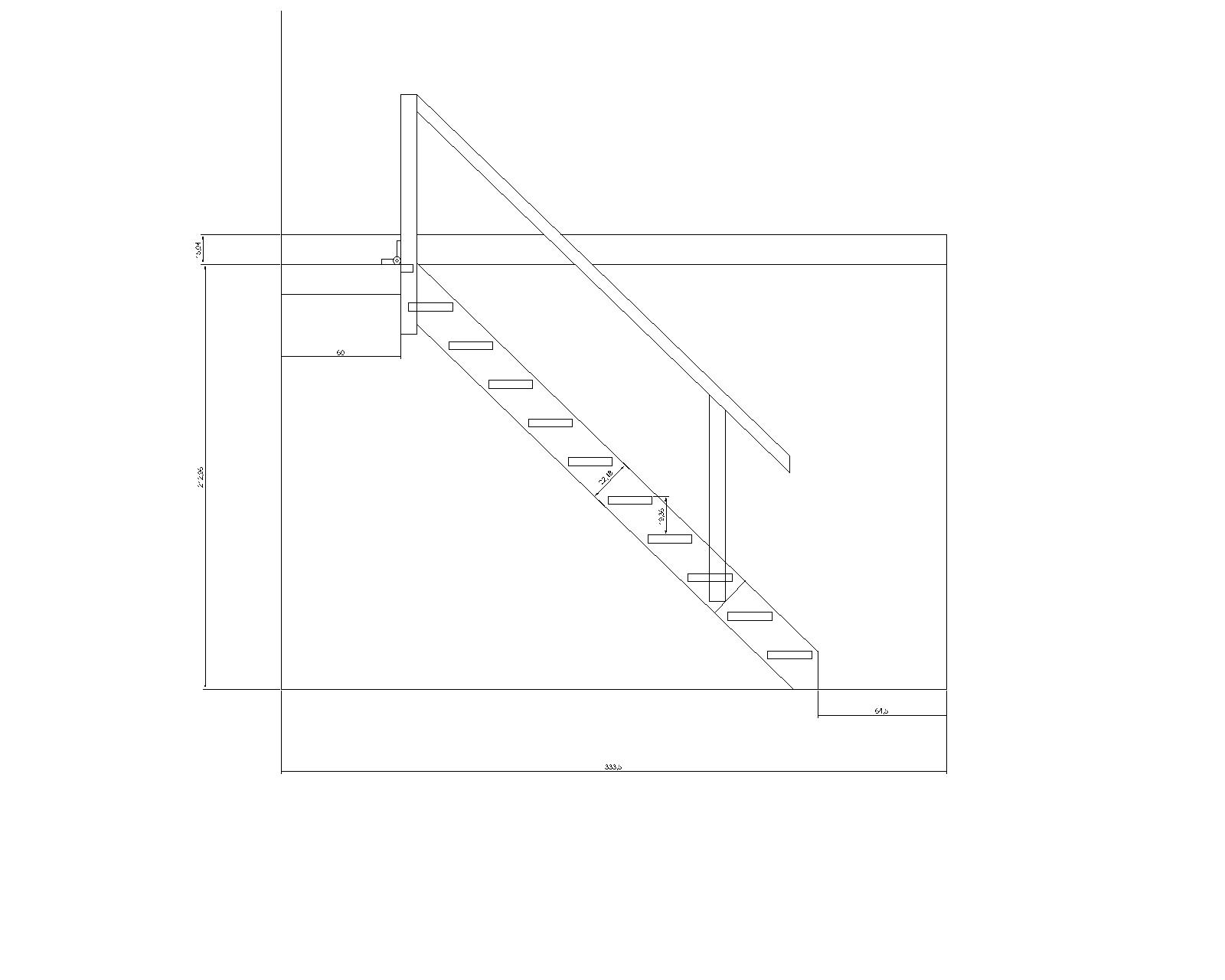

Un autocadiste me dibujo esto.
123272_87f3a083a199ba0d67546fac6b1159a4_thumb

20 y algo huella y tabica…45°…un paso de 61 o 62…no me convence.

Entonces se me occuren dos cosas, y me gustaría conocer vuestra opinión.

  1. reducida del escape. Traducion d’echapée,el sitio que tenemos al final al bajar.
    Me dice que 60 cm es un minimo, tendra razón, pero creo que estamos en un caso especial. Entre la furgo camper y el camping, no creo que moleste a la gente tener solo 45 cm . Van a llegar siempre de lado, solo levanta 19,76 cm al suelo, pueden incluso levantar el pie y atacar de lado.
    Poniendo el pasa mano apartir del tercer peldaño, creó quesería aceptable no?

  2. arriba el desembarque sería un descansillo de 60 cm que en un principio pensé poner a la altura del altillo.
    Por facilidad, lo fijo a la vigueta…
    Pero…se me enciendo una bombilla esta noche: no es mas complicado fijarlo debajo dela vigueta, y el descansillo se transforma en el último escalón…ganando 15 cm.
    Pero me dice el del autocad que…1,95 cm es poco larapasar debajo.
    En estas condiciones,debajo estara el final del sofa, no es lugar de paso, no debería de momesta8 no?..

Yo creo que mas vale sacrificar un escape, y tener una pieza a 1,95 con escalera de de 41 ° ,que unos escapes comodos pero con escalera de 45°.

Cambiar la altura se puede hacer en la última y en estas condiciones menos altura y mucho mas huella.

Algo asi, dibujado sobre el insomnio, en la cama. Casi aescala ,y casi bien calculado

En fin.
Queda la duda de como colocar los balaustres.
Sera como una de varas , 50 cm de ancho, mas zancas, no se si ranurar un poco con la fresa de cola milano, o atornillr y pegar con PU .
Tengo miedo a fallar con la fresa, nunca se como calcular y igual debilita lazanca.
No?

Gracias

No teneis algún idea?

Lo que tienes ante ti es un gran reto, nunca he echo ninguna de este tipo chuf.
Una cossa que quisiera preguntarte, ¿eres frances? lo digo pq la terminologia que utilizas para ciertas partes de la escalera es en frances. Lo digo pq yo he leido los libros de escaleras de los compagnons du devoirs.

Nadie es perfecto ,ni Espanyol ni frances, Belga :person_shrugging:.
Les compagnons son una enorme referencia.
Para escapar de la servidumbre medieval, secretisaron sus saberes,y sesoladirasaron a bases de un tour de carpintería en carpintería, un año aprendiendo clavar con uno, comida , cobijo, otro cepillando etc etc .
De cada estancia,salian con una herramienta, hasta llenar la caja.
Dieron lugor al masonismo ( albañil en frances) , con una plomada, un compas, la cuerdade 13 nudos y el ojo que lo controla todo, fueron los verdaderos constructores de catedrales .
Mola que sigan activos, y reconocidos.
Se dice que algunos acababan su tour en este pueblo del Finistère cerca de Santiago.

Para volver a la escalera, no me parece tan complicado de fabricar.
Si en el despiece.
Como no controlo SketchUp tendré que dibujarlo a mano para saber donde poner la bisagra debajo.
No puedo cortar en medio de un peldaño.

Me preocupa mas la barandilla y la forma de fijar los balaustres.

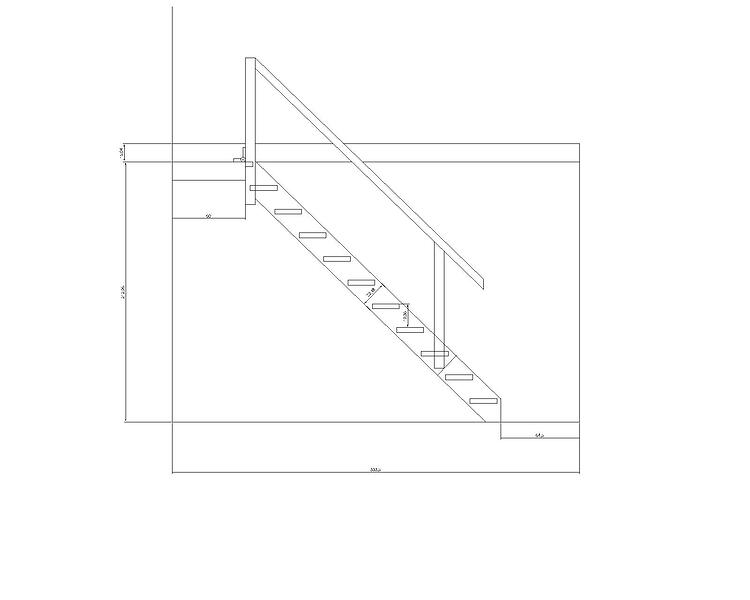

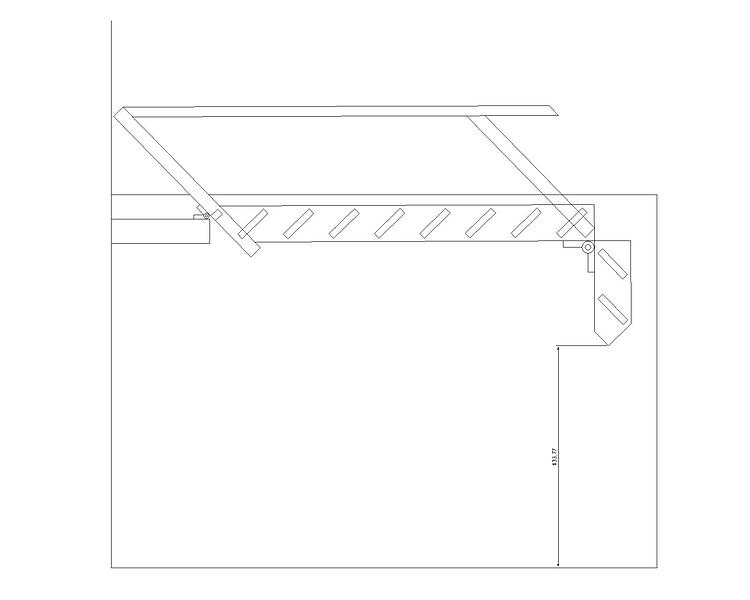

Aupa chuf, mira estos bocetos que he realizado, no se si te pueden servir para algo.
Lo único es que el poteau en el arrive cuando sube tiene que ser un poco mas corto.
Un saludo.

1 me gusta

Hombre ,muchas gracias!

Pero desde el primer post, cambiaron cosas.
Al no tener interlocutor no comenté lo que me occurio.
Soy de dar mil vueltas a un tema.:person_shrugging::wink:

Primero el embarque
Realmente, en una cabaña donde todo sera pequeño, con una escalera de varas, donde el acceso sera lateral, y la barandilla empezando al tercer escalón dehando 45 cm desde la nariz del peldaño de desembarque a la pared, creo que sera suficiente.

El desembarque sin embargo después de una simulación 60 es poco, sobre todo a la bajada,tendra que ser 70.
Entre pared y pared después de tomar medidas exactas hay 3,350 m .

Y no sé porque estas cosas no se me ocurren a la primera, decidi queeste descansillo se transforme en el último peldaño…
Lo veía a la altura del altillo por inercia y facilidad.
Lo voy a fijar debajo de la vigueta del altillo .
Lo que me hace ganar 15 cm en altura.
Entonces la parte plegable tendrá una altura de 2m13, por un desarollo de 2m30
15 cm arriba,15 abajo,se nota.
Y entre 9 o 10 pedaños, creo que voy a preferir 9 y una buena huella, que 10 y una buena altura.

Con este programa que dibujaste, me podrías decir el ancho minimo de la zanca para que los peldaños no salgan por detrás? Hice un dibujo y me parece que 21 cm me los cubre.
En el almacén, tienen “sobrantes” de pino alustonado de 44 cm. A la mitad, menos los cortes, 21,5 mas o menos,si valían me encantaría, por precio, disponibilidad y cercanía.

El tema del balaustre lo tenía en cuenta.
No pensaba ponerlo en cabeza, y creo que colocaré la visagra en otra posición , directamente a la zanca.

sin ningun problema, datos que necesito:
1.- ancho del giron
2.- altura de la contrahuella,
3.- la ultima grada cuanto ancho le dejas?
4.-la ligne de rampant, cuanto margen hacia fuera, 20mm?
5.-numero de huellas
6.- grosor de las huellas

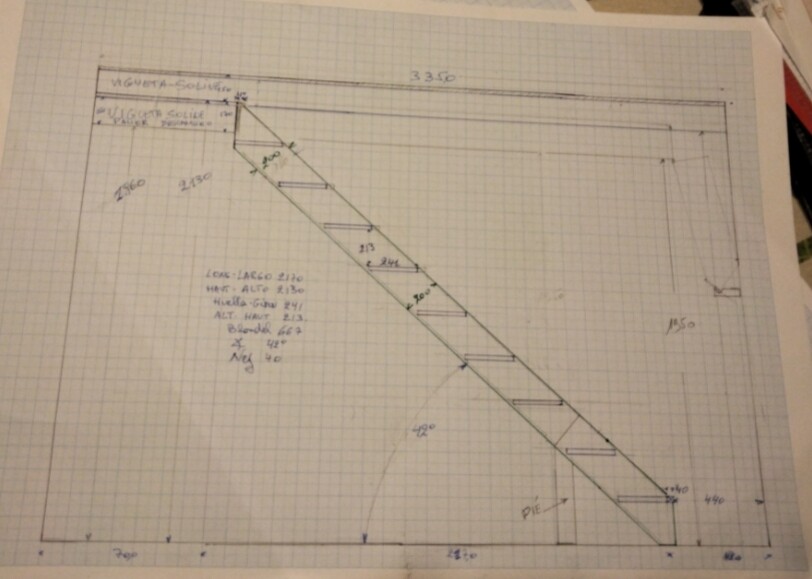

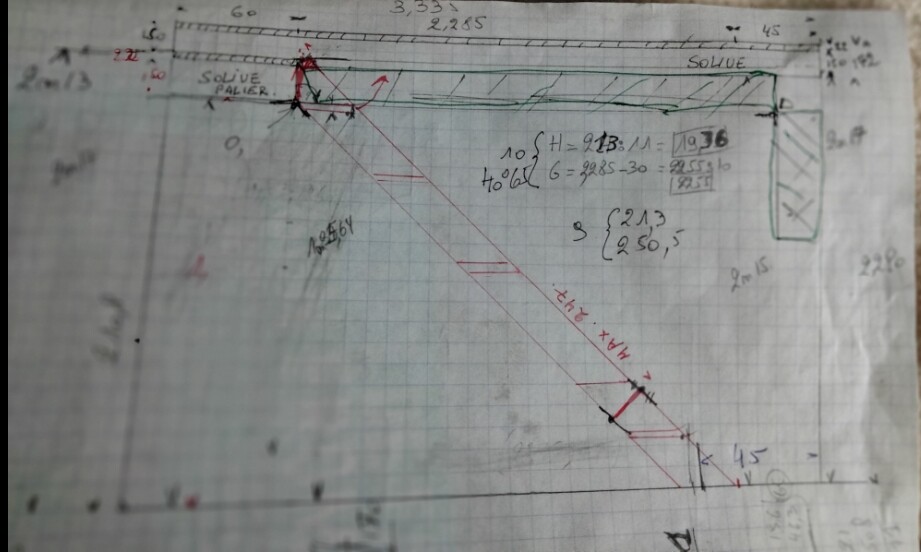

Espera,ayer en el viaje hice un plano en papel milimetrico, que me permitio ver fallos.
Una ventaja ( la unica) del lapiz-regla.
Lo primero esque es la nariz del embarque que tiene que estar a 45 cm de la pared, y no la huella.

El segundo es el desembarque.
Tecnico
La bisagra parece impedir una nariz…o recorto el penúltimo peldaño o engaña al bajar.
Y el descansillo -peldaño, no se si poner solo su vigueta debajo de la del altillo o también la tabla. Gano 2 y algo cm, pero estéticamente no sé.

Que llamas ligne de rampant?

la linea de mamperlanes

Bueno alli va.

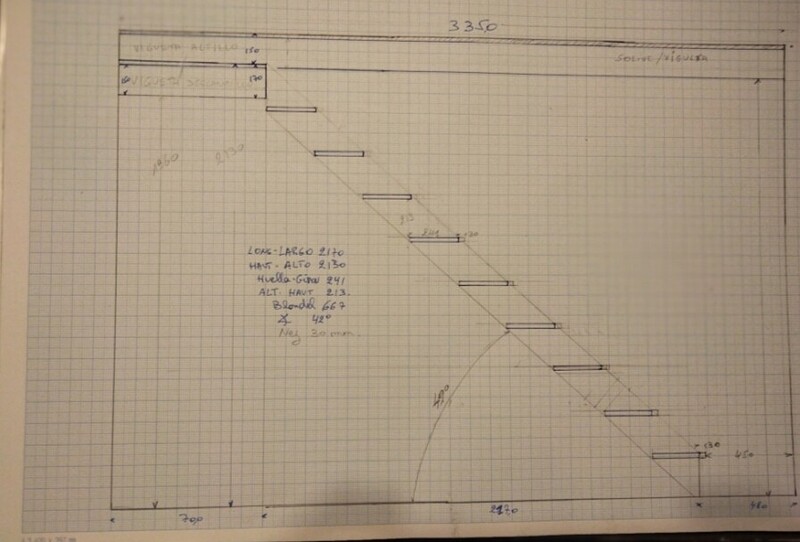

Primero aplique las cotas.
Voy a fijar la vigueta del descansillo a la del altillo, luego cubriré.
Alto del plegable 2.130 mm
Desarrollo 2170.

Con 10 peldaños:
Alt 19,36 cm , huella 21,7 cm.
Con 9 peldaños:
Alt 21,30 cm , huella 24,11 cm.
Creo que mejor la segunda opcion, un buen apollo al bajar, que los que veranean en montaña estan en forma para subir 21,3 cm.,:smiley:

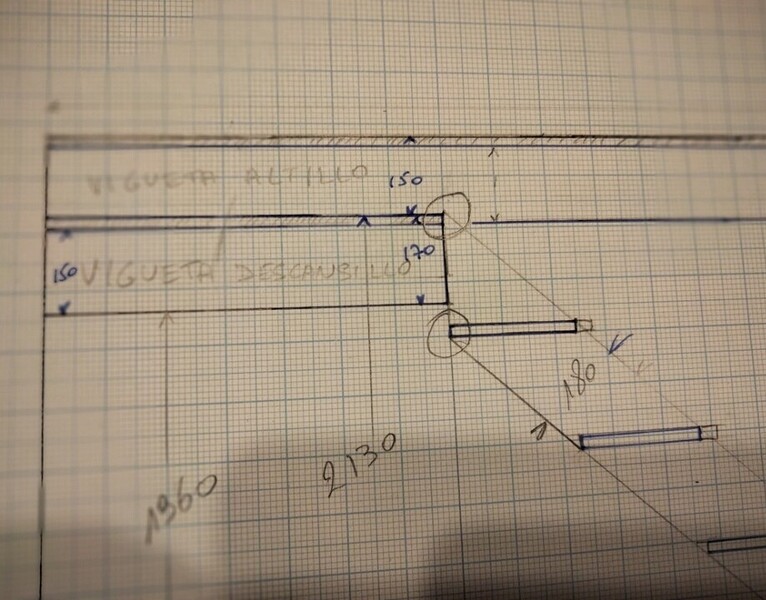

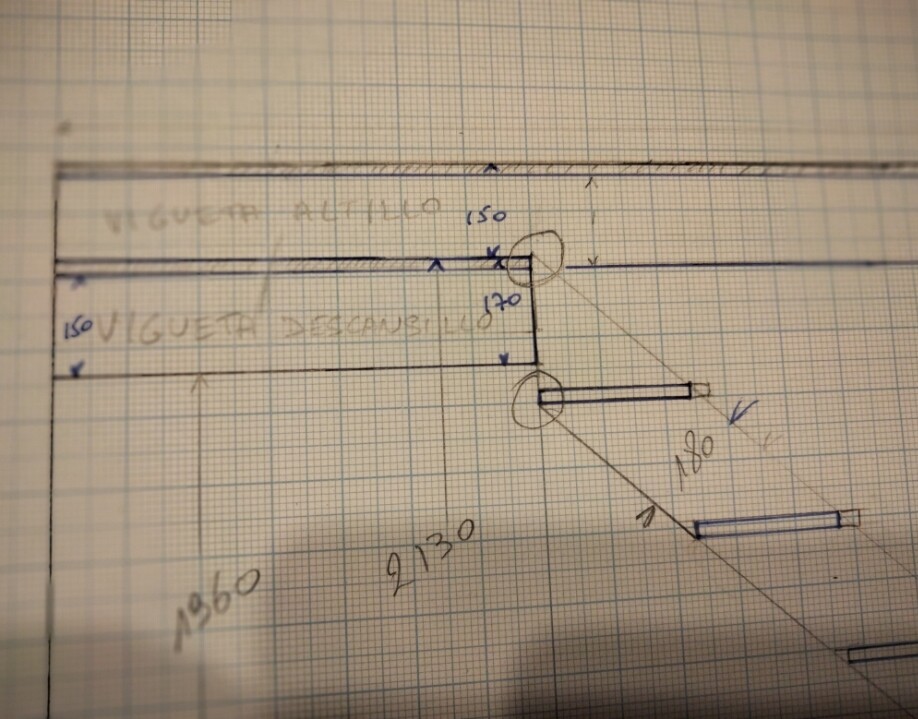

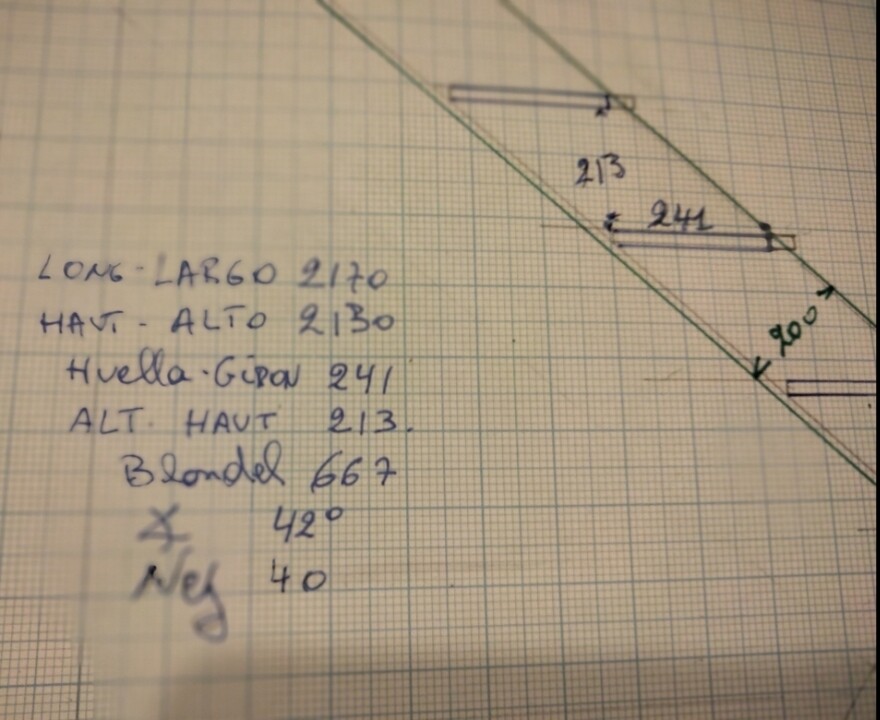

Primero dibuje los peldaños y añadí una nariz ( manperlan?) provisional de 3 cm y me da una zanca de 18 cm.

Alli al desembarque, prefiero no dejar estas aristas ( entre los circulos) y encontrar una forma de poner una nariz.

Se me ocurre esto: dejar un cm arriba horizontalmente y dos abajo, y colocar una tabla que vendra contra la vigueta del altillo . Reforzara las zancas donde estaran las bisagras y soportará una nariz de 40 mm.
Me daría,segun mi regla, una ancho de zanca de 20 cm. Lo confirma el programa?

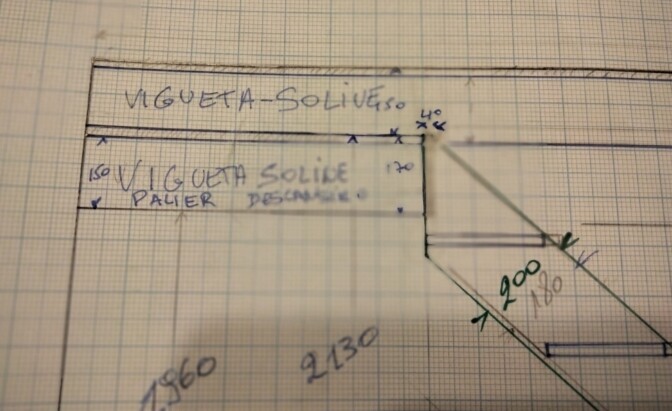

IMG_20221112_190808

Y creo que no viene mal poner unas patas en el tramo pequeño debajo de la bisagra.

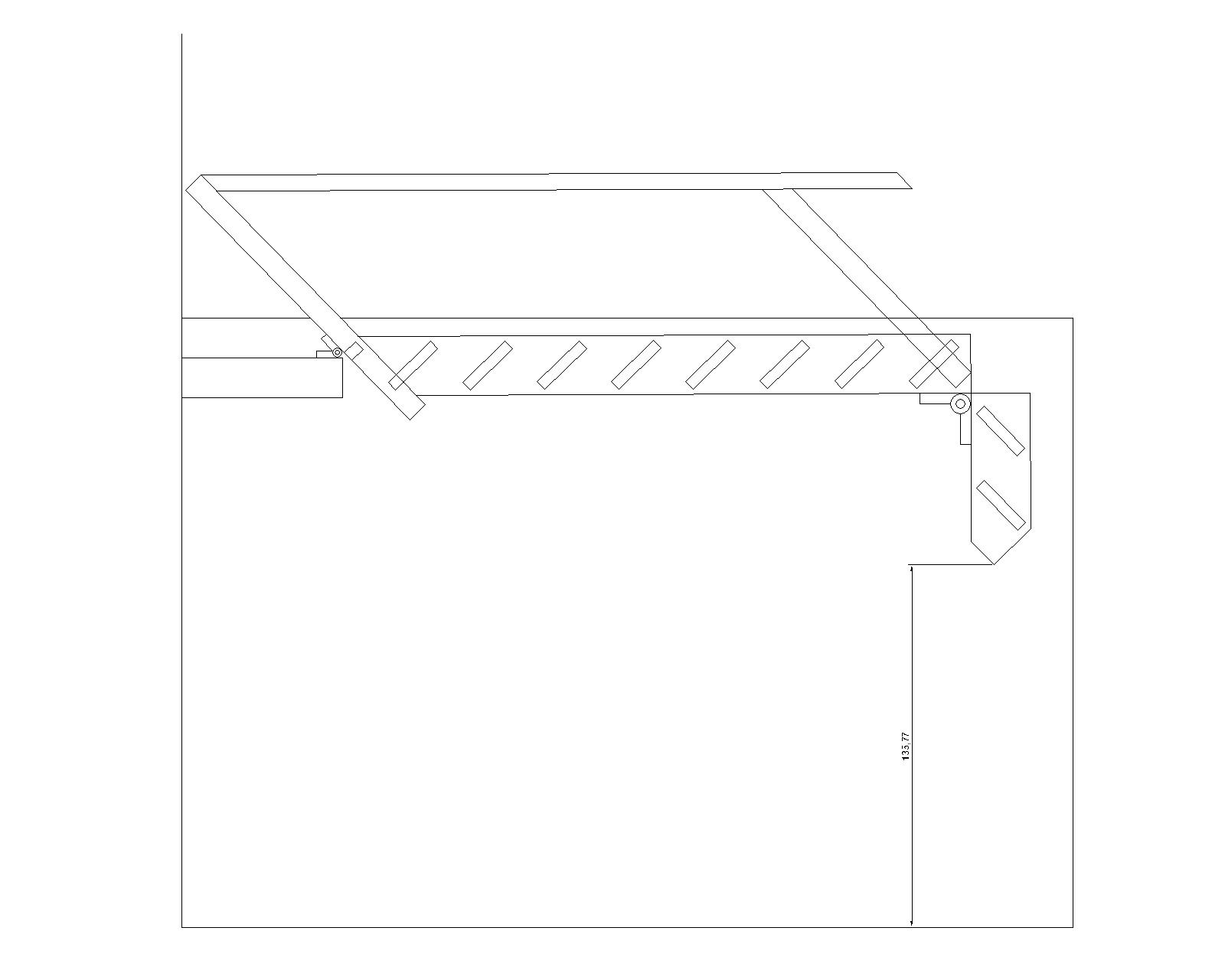

Esboze la posición una vez levantada, espero no haberme equivocado.
Creo que una escapada de 1,95 m es aceptable
Lo de la barandilla, necesito un compas o revisar la trigonometría.
Si me dices dónde poner el balaustre para que no toque ,te lo agradezco

Gracias

Siento lo del vocabulario, a veces incluso regional.
Creo que se debería de decir pertiga en vez de zanca, o zancon en este tipo de escalera.
Creo que manperlan y nariz es lo mismo ( lo que desborda de la huella).

Se me olvidaba:

A ver si me quedo mejor que esta.
Alli pidemos apreciar la curva de manperlanes :person_facepalming::joy::joy:

1 me gusta

La verdad es que es sorprendente … Le ha dado tiempo a hacer la foto y no se le ha caído …:joy: :joy: :joy:

2 Me gusta

…y donde dices que está esto ?..Portaventura ?

Si no fuese por la casita del perro, a mi me suena Magreb

Todavía tengo unas dudas, aunque creo que será como en el post 10.
Lo digo porno poder subir fotos
Igual seran 10 peldaños, pero eso no va cambiar gran cosa.

Dudo con las bisagras.
La de abajo
Las corrientes tipo portilla suelen tener holgura.
Interiores ocultas ( encajes, tornillos en testa,…)

Arriba, fuera quedaría feo.

Alguna idea?

No…no se pueden subir fotos porno :rofl:
