¿Te puede valer esta imagen?
Vale, con esas siglas hay algunos cambios de modelo.

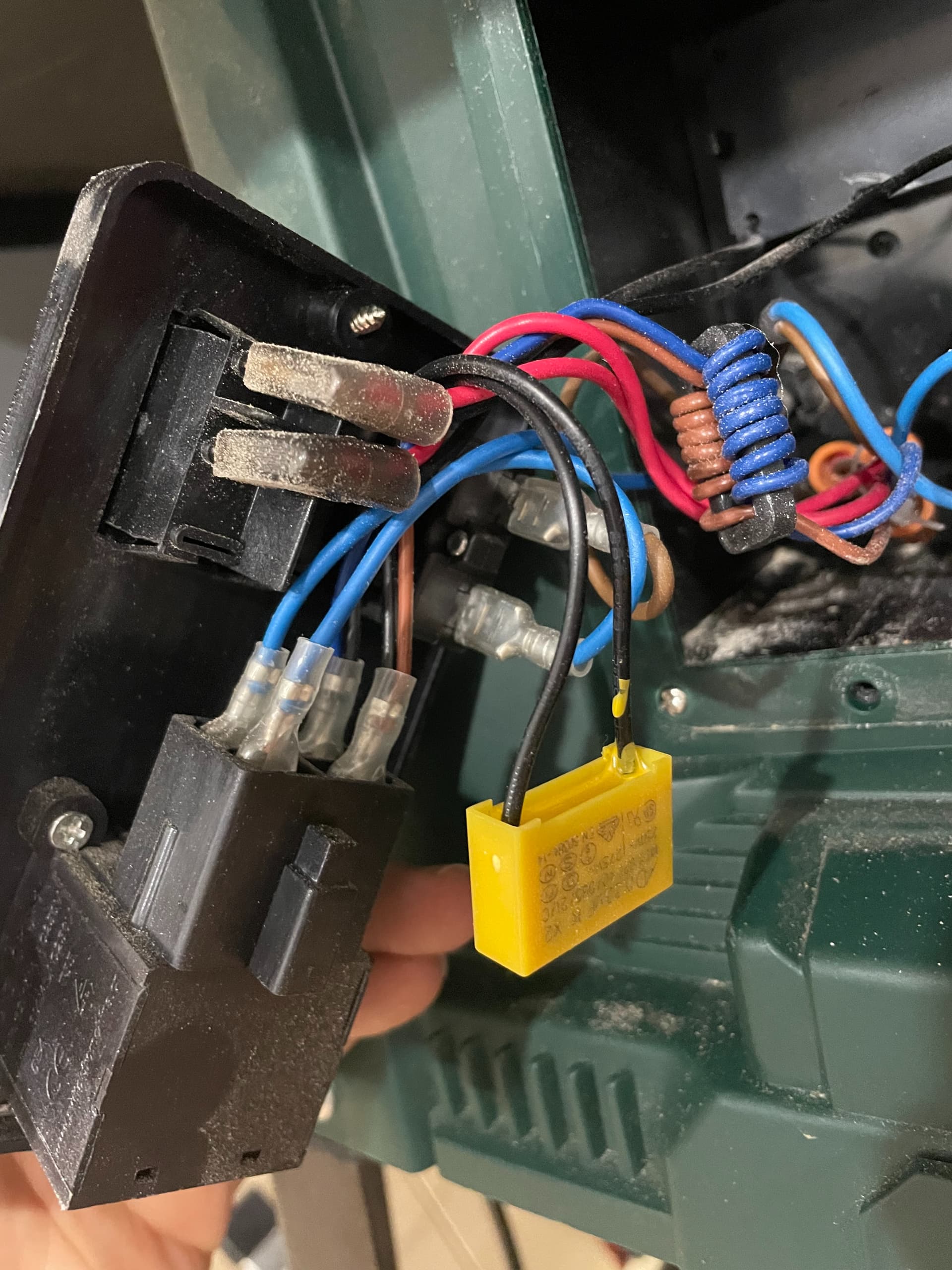

He podido diferenciar que el tuyo es de los de 4 hilos, los cables azul y marron son los 220v de la red que estan en paralelo con esa pieza amarrilla que es un filtro antiparasitario que llevan todos los motores de escobillas.
Los dos azules de al lado son las bornas de motor que internamente deben llevar el rele para retener la tension.
Si fuera de 5 hilos el funcionamiento es el mismo pero habia una conexion mas (no es tu caso).
Que haria yo, comprar el interruptor que tienes en el primer enlace.
Pongo un video que explica bien el funcionamiento del int de 4 hilos de otra marca…
La de wolpart es la misma.
A mi lo que me despistaba es que el todos los interruptores listan una corriente pero esta lista dos:
Main: 12(10)A
Aux: 8(6)A
Y no sabía que es eso de Main y Aux.
Entiendo que tener un número y otro más bajo entre paréntesis significa que la nominal son 10A pero puede tolerar picos de 12.
Si lo de main y aux no es importante solo tengo que buscar uno para 250v que tolere al menos 12A y que los agujeros de los tornillos coincidan.
1 me gusta
La corriente Main es la del interruptor Auxiliar, diferenciada de la bobona. No lo veo que corresponda.
Es que si tienes 4 hilos la conexion de la bobina esta hecha internamente y los de cinco la bobina se controla aparte desde fuera, segun diseño.
No, el de 6 pine es para gestionar la bobina de otra manera, como el de 5.
Muchas cosas de estas no las tenia clara pero a raiz de tu caso he estado bicheando por ahi.
Por ejemplo:
Sabemos que si se va la luz mientras usas la herramienta al volver a tener luz la maquina no se conecta a no ser que le des al boton nuevamente, eso puede ser malo si no quieres que se pare, por ejemplo si en vez de una sierra que espeligrosa sea un aspirador queremos gestionarlo de otra forma.
Efectivamente la placa tiene un botón de reset que en caso que se que vaya la luz aunque vuelva la máquina no vuelve a funcionar inesperadamente.
