Buff, no me inspira nada de confianza esa pared viendo la foto interior. Además tienes muy poca altura por encima del cargadero de la ventana como para hacer lo del agujero. Así en la distancia no sabría qué aconsejarte, yo quizás tiraría por hacer una estructura externa totalmente portante y anclar a la pared solamente para estabilidad, pero eso ya es obra…
Además, viendo cómo está hecho el tejado, me da miedo como pueda estar el forjado que tienes debajo, ¿has comprobado que puedas meterle el peso que quieres subir?
Pongo más o menos (es de memoria y no me acuerdo de todo el detalle) de lo que le vi a mi cliente, por si sirve de inspiración.

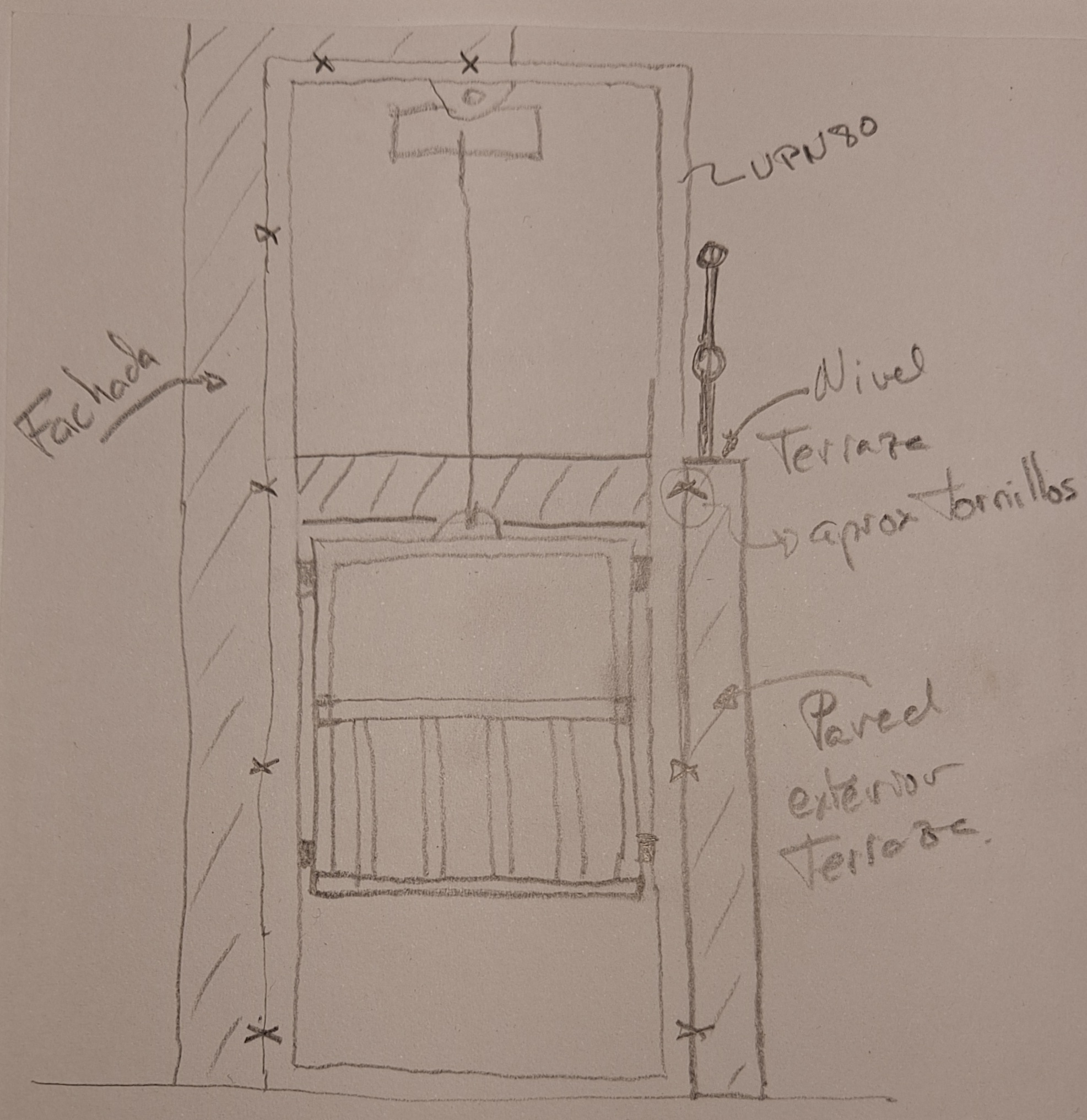

Un alzado general del invento:

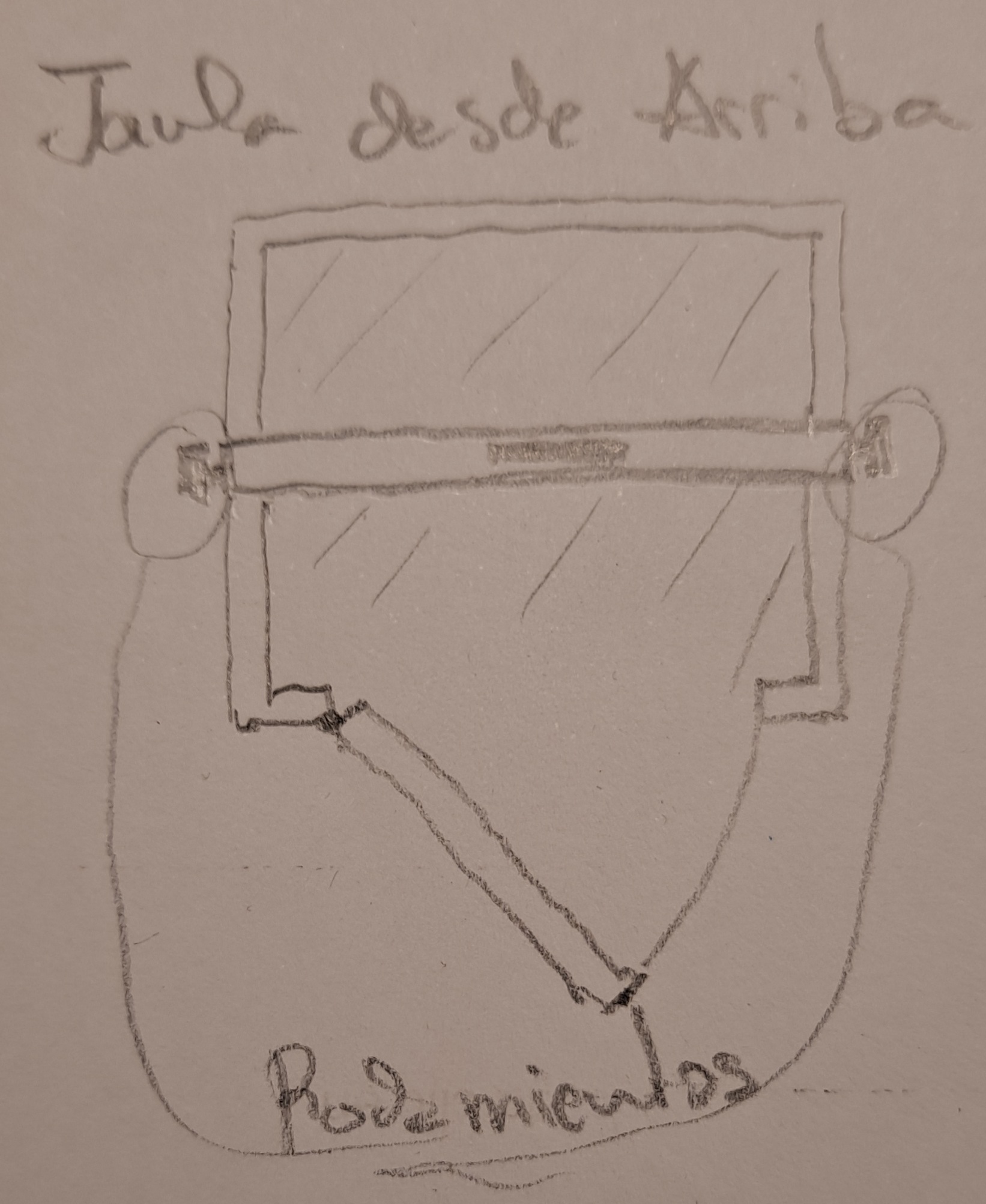

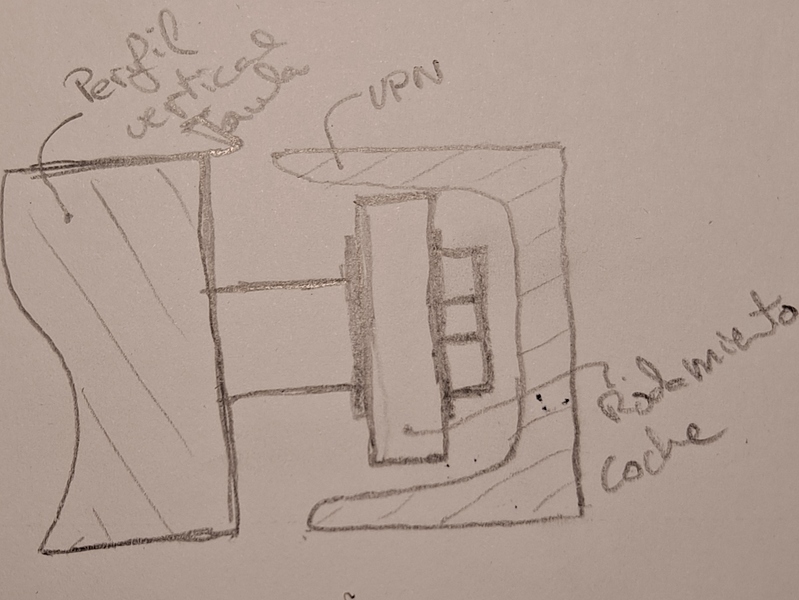

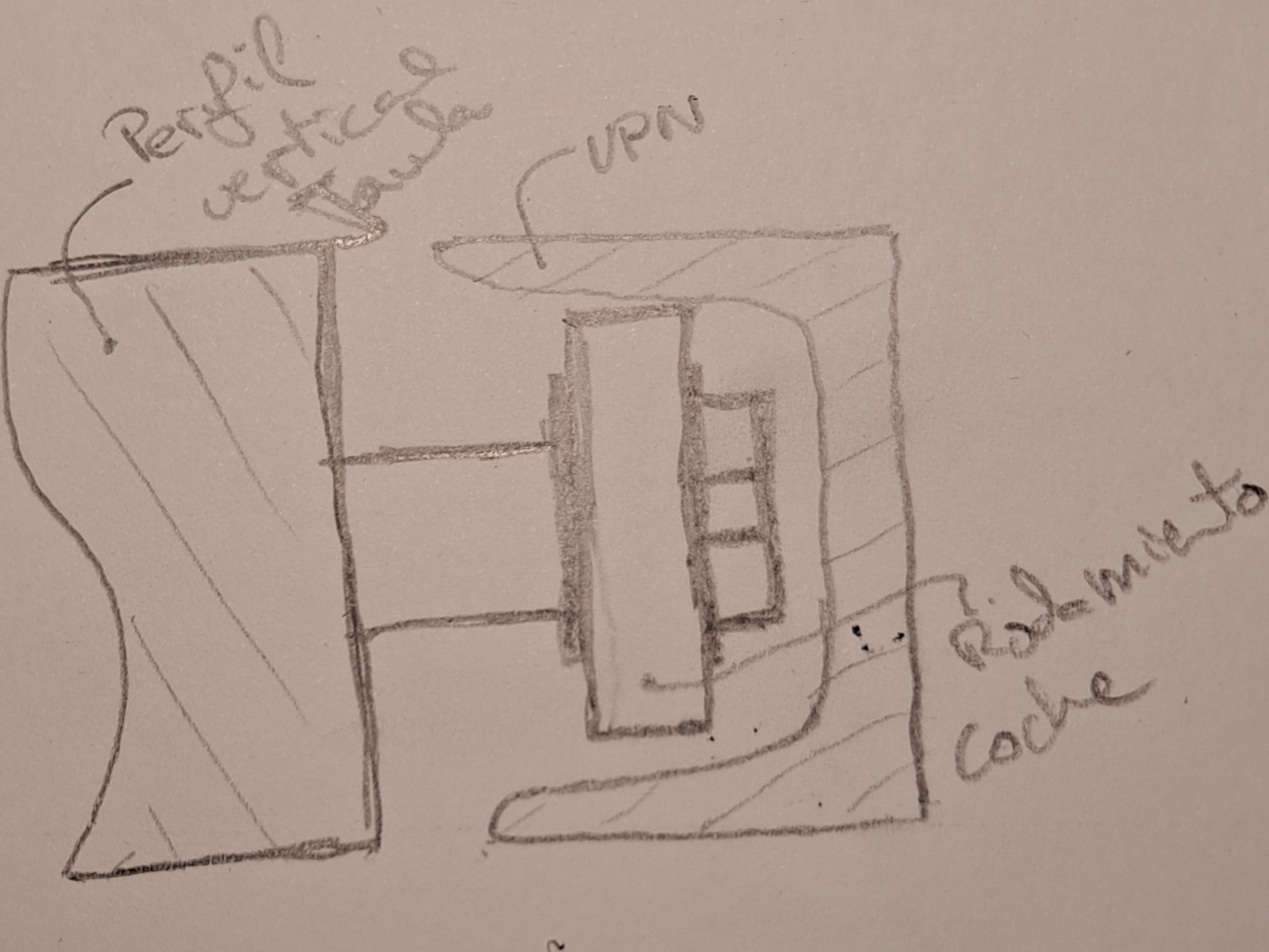

De esto recuerdo que era UPN de 80 porque me explicó que iba a utilizar rodamientos de buje de coche que eran grandes y muy baratos y que había elegido la U del tamaño justo para que el rodamiento no tuviera demasiada holgura dentro de la U, con lo que yo pensé (sin considerar la carga, con sus santos cojones… yo ahí no me subo) pero lo cierto es que lleva muchos años en uso sin problemas.
Yo pienso también que es lo mejor lo de la estructura exterior, por el forjado del suelo no te preocupes que el peso que tiene lo aguanta de sobra. De hecho la casa es de 197X y nosotros la compramos en el 2003 y los anteriores dueños tenían sobre ese forjado dos bidones de uralita de agua de 500 litros cada uno por que decían que antiguamente había muchos cortes de suministro y así se aseguraban el abastecimiento. Y la nave estaba hasta arriba de chatarra y chismes que no creo que lo que yo tengo pese ni la mitad de lo que había.
Muchas gracias compañero! Eso es justo lo que necesitaba! Yo no me voy a subir ni harto vino pero no creo que tenga problema para la carga. Y si la tuviera pues lo único que puede pasar es que pegue un cacharrazo y tenga que reforzar el invento.
@Santi, Como creo que prima un dispositivo que una vez que no se use a menudo, digamos a diario, tengo una idea, quedaria instalado el soporte en el muro de la ventana y solo se refuerza para su uso con una columna desmontable en unos minutos.
Inversion minima y trabajo de instalacion minimo.
Por cierto tengo un par de reductoras que con un pequeño motor… pero no la veo necesaria porque como te han dicho los polipastos muy potentes para lo tuyo tienen un precio muy asequible.
Para trabajar autoportante, desde luego el perfil en U no es eficaz, mejor en I.
Por otro lado para utilizar como guía con un rodamiento moviéndose en el interior, mejor un IPE que un IPN. La sección de los N es como la que te dibujé arriba, las caras interiores de las alas no son paralelas a las exteriores, por lo que el contacto que haga con el rodamiento será más pobre. En el IPE las caras por dentro son paralelas a las exteriores.
Igual digo una chorrada pero os acordais del perfil de cremallera que utilizan en las obras de fachadas, no tengo idea de como van pero me imagino que alguien del foro podría opinar.
