Guau… no esperaba este nº de respuesta… Lo primero, gracias a todos por ayudar, se ve interesante todo lo que comentais, este finde re leeré todo lo que decís con calma y empezaré a hacer un estudio más a conciencia…
Voy repondiendo poco a poco:
Lo contratado hasta el momento es lo más bajo que permitían. Esta casa llevaba muchos años cerrada, de forma que se intentaba pagar lo mínimo… Ahora estamos empezando a arreglarla poco a poco… así que sí, contrataremos algo más, sobre todo no por el taller sino por la simple cocina… un horno, frigo, estractor y lavabajillas necesitan algo más que un simple 1.100 actual… pero eso, poco a poco jaja.
En mi casa actual, tengo 4.4 contratada, y los A/A, con la tele, el horno, la sartén, las luces de 4 personas viviendo juntas… no es la primera vez que salta en general… así que tengo claro que si pensamos ir de forma regular y volver a hacer vida en el campo, esos 1,1 son una risa… minimo 4,4 o algo así…
Llamaré a un electricista amigo (mi suegro que en paz descanse era justo electricista, por lo que la instalación de toda la casa la hizo él y se que era buena, pero hace 20 o 30 años, cuando la hizo… Así que le pegaré un toque a un amigo suyo de confianza (y que esté en activo aún) y que estudie el tema.
Como decía, esto es un taller a nivel usuario… donde me meto los fines de semana a mancharme de serrín y poco más… así que yo haré mi parte dentro del taller, poner enchufes, luces etc… pero lo gordo lo dejaré al especialista…
Respecto a la pregunta de distancias… El cuadro principal está a la entrada de la casa, y el taller, al final, con un patio interior por el medio… Por lo que según google maps, aprox podemos tener 20 o 25 mts de distancia, si tiro u ncable desde el cuadro principal hasta el cuadrop secundario a la entrada del taller.
Tengo cable de 6 mms, muchos metros (creo que el rollo que tengo anda por los 50 mts) pero como decía, lo dejaré al especialista a ver que me cuenta… si le sirve, pues eso que me ahorro…
Repito, muchas gracias y repasaré todo lo que me comentais…!!
Como has hecho un tema interesante y has sido comprensivo y amable te llevas el premio del mes.
Te llevas… ¡¡¡a mi suegra!!!
Enhorabuena, dos mejor que una.
Sentimos comunicarle que su solicitud NO ha sido aceptada. Agradecerle el interés mostrado en nuestro concurso “Mandanos a tu suegra y te devolvemos a una madre”, y sentimos su mala suerte.
Pero no desista…!!, aún puede participar en nuestro nuevo concurso “Mandanos a tu cuñao y ya veremos que te enviamos”…!!!
Voy leyendo y comprendiendo poco a poco todo lo que me contais…
Cuando decís: “Los magnetos en funcion de los cables no de los consumos.Los cables ya deberia estar definidos para los consumos.”
A qué os referís con que los magnetos estén en función del cable…?? Yo los magnetos que veo son de 25A, o de 20A… pero como los dimensiono en función del cable…??
Y segundo: Que magnetos son adecuados para los enchufes de corriente (alguno hay de 3 enchufes) y cuales para las luces (tengo puestas 4 tubos leds)…?? Había pensado de 25A para los enchufes y de 16A para las luces…
Esto es para ir cogiendo ideas del cuadro propio del taller… de ahí para fuera lo dejaré en manos del experto… y aunque el del taller también lo revisará, quiero dejarselo preparado.
Los cables se dimensionan para la corriente teórica que van a llevar.
Los magnetotérmicos se instalan para proteger el cable que tienen conectado aguas abajo, es decir, que disparen antes de que el cable se queme en caso de cortocircuito.

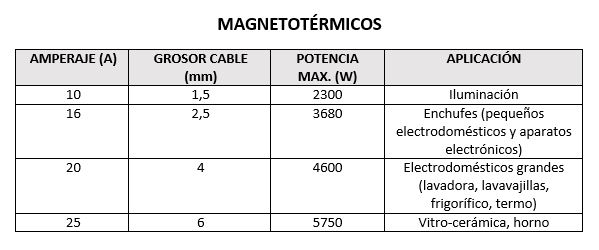

La tabla que adjuntas es para instalaciones domésticas, pero te vale para darte una idea de lo que puedes necesitar y cumplir el REBT.
Para la linea de iluminación, magnetotermico 10 A y cable de 1,5 mm2
Linea de enchufes normales, magnetotermico de 16 A y cable de 2,5 mm2
Si vas a colocar alguna máquina que te vaya a consumir mas de 3680 watts, necesitaras colocar una magneto de 20 o 25 A y su cable correspondiente en sección, 4 o 6 mm2
Había pensado en poner la iluminación con Magneto de 10A, y los enchufes ( en principio la idea que tengo en mente por su distribución en 3 mesas), son dos cajas cuadradas con 4 enchufes cada una y una caja con dos o tres enchufes. Estos enchufes, como se usarán para igual la radio, que para la mesa de sierra circular, los pongo de 20 o 25 A y evito problemas. Si pongo la radio, me sobra potencia pero si al lado de la radio, le meto la sierra por ejemplo, no quiero preocuparte de mirar si ese enchufe es de los potentes o no… Todos fuertes y listo.
A ver si este finde le pego algunas fotos a la habitación y hago algun plano, que lo llevo todo de cabeza y me estoy liando ya… jajajaja
La función de los magnetotermico es la de protección por cortocircuito y/o calentamiento. Si le metes un magnetotermico mas grande y lo fuerzas puedes correr el riesgo que el mecanismo no haga su función correctamente.
Enchufes para pequeñas cosas y máquinas pequeñas, usa 16 A.
Puedes tener hasta 30 enchufes bajo una misma pia
Jaaajaaaaajaaa, no. Meloshezampao.
Lleva tomate casero frito y sardinillas de Vinaroz.
Siempre salen blancuzcas estas fotos. Los chinos que me envidian.
Manolo ¿no oyes? Un sónar y un pulpo…
Yo ahora mismo, lo más grande que tengo son la sierra circular de mano (bosch), una sierra circular de mesa Parkside, el taladro o la fresadora… el resto son manuales o pequeños como un soldador de estaño, o una dremmel…
Estas cosas las puedo considerar como pequeñas herramientas? o ya nos vamos a herramientas medianas a las que poner un magneto de 20A…??
La caja del cuadro que ponga, le dejaré espacio por si en el futuro entran cosas más grandes, poder ampliar con magnetos más poetentes… así aunque ahora ponga 3 o 4 magnetos, dejar espacio para ampliar.
Si miras la potencia de las máquinas, seguramente ninguna de ellas te pase de 1500 watts.
Bajo un pia de 16A (3850w) podrias tener varias de esas máquinas y seguramente no te saltaria el pia(siempre y cuando subas la potencia contratada)
Te pongo un ejemplo practico para que me entiendas .
Mi sierra de mesa es de 2000W, y la aspiradora 1300W. Yo las pongo a funcionar simultáneamente en un enchufe de casa. En esa misma linea de enchufes hay 2 pcs encendidos y la tele. Y alguna cosilla mas habrá. Y no salta.
No te obsesiones.
Seguramente cualquier herramienta que te demande mas de 16A, será trifasica, y eso es ya otra historia.
Ok, pues entonces para poner dos o tres enchufes multiples, y conectar solo un par de cosas a la vez (aqui ya no hay teles, ni A/A, ni nada… solo estoy yo y mis cuatro herramientas… es suficiente un par de magnetos uno de 10A para luces y uno de 16A para enchufes
Al final me queda un cuadro muy simple de:
1 interruptor general de 32A (es mucho 32A, quizás menos…?)
1 diferencial de 40A (lo mismo, es mucho…??)
1 magneto de 10A (para la luz)
1 magneto de 16A (para los enchufes)
Y dejo hueco en la caja por si necesitamos meter algun magneto más, de mayor potencia…
