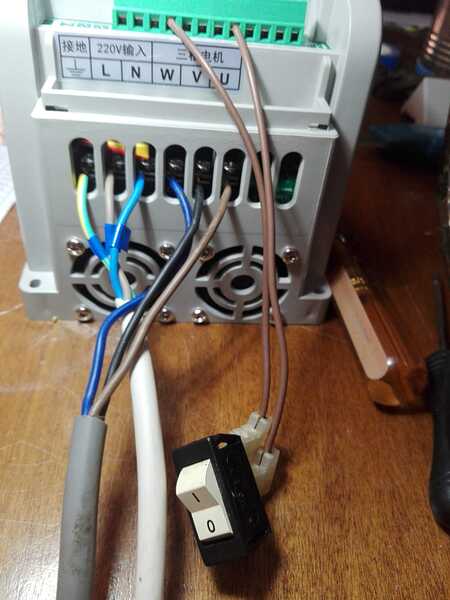

el interruptor que muestras en la ultima foto ,es con enclavamiento y no es necesario para la maniobra del inverter, y como dices la bobina esta alimentada a 220 v y seria tonto tener tan alto voltaje en e cuadro sin ser necesario .
1 me gusta
Lo mismo pensé y mientas mas leo mas confundido estoy…
2 Me gusta
Referente a la tierra.
Pones la de la línea 230 a tierra.
Pero y a la salida en tri?
En el mío ( 380 ), no viene dibujado el tipico symbolo de tierra como en la foto.
Hay que ponerle en “E” , que estaría a la izda como en la foto ?
1 me gusta
Bueno, ya tengo el cable trifásico con tierra ( en esa foto aún no lo tenía y tenía prisa por ver el motor andar) que conectaré efectivamente al borne correspondiente, junto con la tierra de la entrada monofásica. Y a la carcasa de los bornes del motor.
Desconozco la configuración de tu variador. El mío ya me supera
. Quizá los expertos te respondan.
1 me gusta
