Hola a todos

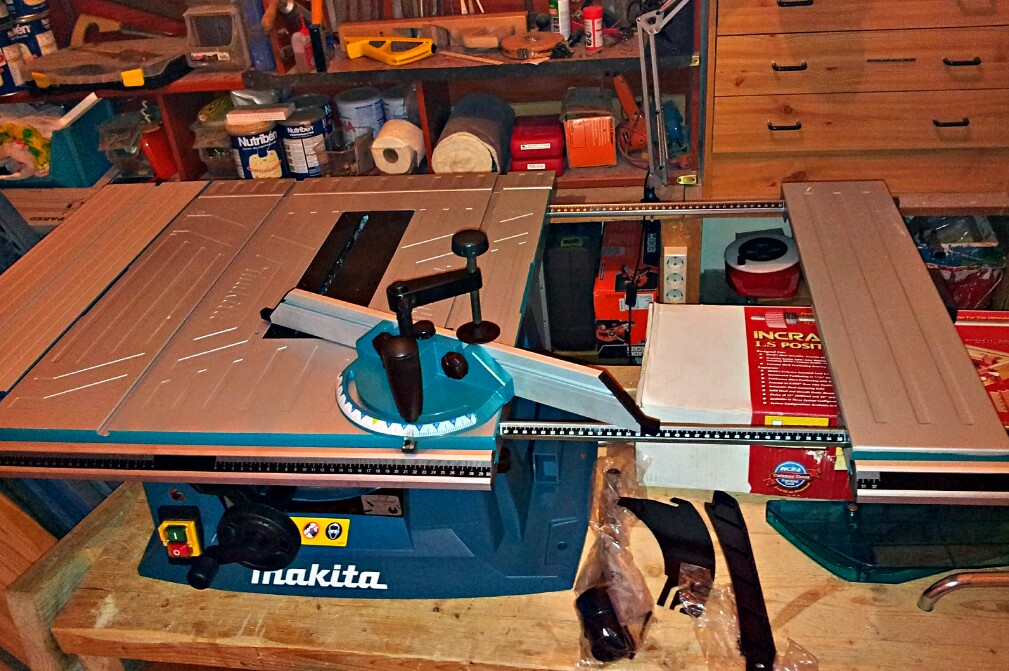

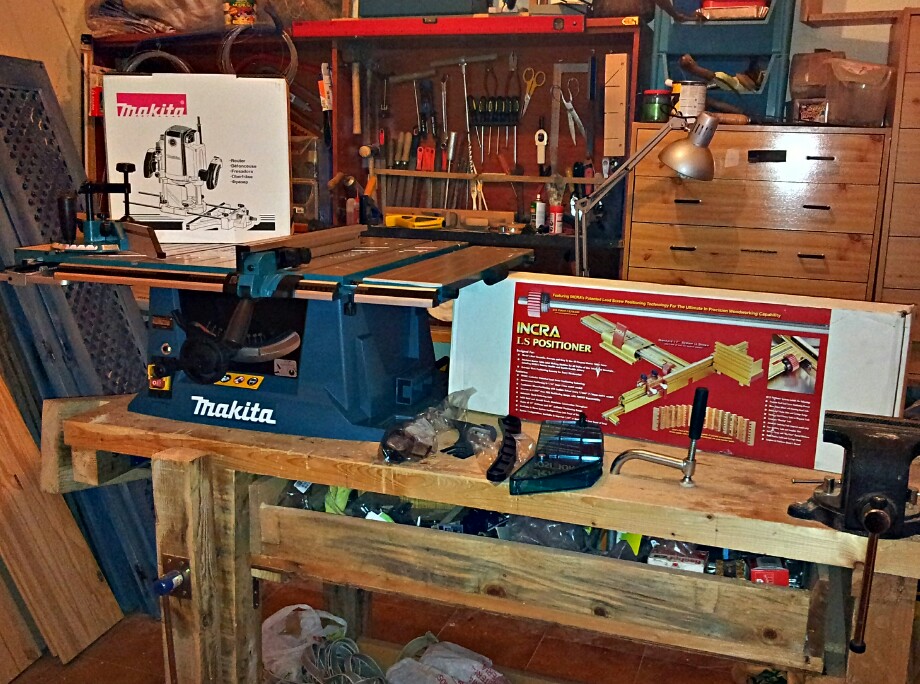

Aquí esta lo que hemos comprado en Comercial Pazos.
La idea es hacer una mesa con la sierra, la fresa y la guía incra.
Se admiten y esperan todas las ideas que se os ocurran, desde el mejor material a las dimensiones más adecuadas.
La primera cuestión salió al sacar la sierra de la caja, ¿sería interesante o no meter la fresa en el hueco que deja la extensión móvil de la sierra al abrirla?
Se podrían usar las guías que trae e incorporarlas a la mesa, que al ser metálicas serán rígidas, al igual que el trozo de bandeja.
Hola! Yo intentaría hacer algo lo más parecido posible a las combinaciones TS-LS de Incra, quiero decir, con la fresadora en un extremo de la mesa. A la sierra le quitaría el carro y todas las extensiones para dejarla similar a las sierras que usan allí.
La fresadora piensa que tiene que estar muy accesible desde el frente y un lateral; gran parte del trabajo lo vas a hacer con las manos cerca de la fresa y si la pones lejos va a ser muy incómodo. O sea, el diseño de las fotos que enviabas hace unos días (carpinteriaenargentina.blogspot…) pero intercambiando la fresadora por la sierra.
En la mía por ejemplo los bordes del plato están a 23 cm del frente y 20,5 cm de los laterales respectivamente. Y es casi el límite para un uso cómodo. Si sólo fueras a hacer colas de milano o cosas así puede que te diera igual, pero en cuanto quieras fresar un canto, necesitarás estar delante para que salga bien y no se te hernie nada
Piensa que en el fondo es como un cepillo pequeñito; tienes que poder mantener la pieza contra la guía antes y después de la fresa para tener buenos resultados.
Los materiales no creo que importen mucho, usa lo que te resulte más sencillo… lo único si vas a poner un trozo grande de aglomerado como hice yo, piensa bien cómo harás para que esté bien apoyado y nivelado. Esto con aluminio por ejemplo puede resultarte más sencillo que lo que hice yo con madera. Si tuviera que hacerla de nuevo creo que le metería unos perfiles de acero para darle más rigidez, que a la larga la fresadora pesa y puede deformar la mesa.
Otras cosas a tener en cuenta:
Comprueba que la guía se deslice bien sobre la mesa, no sea que tenga alguna imperfección.
Es algo obvio, pero ten en cuenta que una vez montada la guía no vas a poderla “girar” para hacerla paralela al disco de la sierra, y es crítico que estén bien paralelos.
Te falta montar una lijadora para tener un gran generador de serrín Quiero decir que pienses bien cómo irá la aspiración, que luego arreglarlo puede ser un rollo. La fresadora sobre todo necesita que se elimine el serrín rápidamente, ya no por tu salud sino porque si se va acumulando el serrín en el corte hay mucha más fricción y calor (se estropean las fresas y los cortes acaban quemados), aparte que el acabado será peor.
Algo que harás con frecuencia será cambiar la fresa. Todo lo que puedas hacer para facilitarlo será buena idea.
Por seguridad y comodidad creo que es muy buena idea montar un interruptor como el que puse en mi mesa para la fresadora. Si hay algún problema no quieres estar teniendo que agacharte corriendo para meter la mano debajo de la mesa… Y si se va la luz con la máquina en marcha puede ser peligroso que se ponga en marcha sola sin avisar. Aparte de la lumbalgia a medio plazo, claro
Los interruptores de ese tipo los puedes comprar en tiendas tipo RS o Farnell, lo único ojo al amperaje máximo y tal. Avísame si quieres que te mire el modelo concreto que puse yo, que en esas tiendas tienen 10.000 versiones de cualquier cosa y acabas mareado
Esa era la primera idea, pero nos da pena perder el carro para la sierra, por eso buscamos ideas para ver si se puede mantener.
Fue al ver que para poner la fresa a la izquierda había que quitar la protección de la sierra que empezamos a pensar en ponerla a la derecha. Ya tuvimos alguna experiencia peligrosa con sierras sin protección.
[quote=“fsanchez”]Si tuviera que hacerla de nuevo creo que le metería unos perfiles de acero para darle más rigidez, que a la larga la fresadora pesa y puede deformar la mesa.
Otras cosas a tener en cuenta:
Comprueba que la guía se deslice bien sobre la mesa, no sea que tenga alguna imperfección.
Es algo obvio, pero ten en cuenta que una vez montada la guía no vas a poderla “girar” para hacerla paralela al disco de la sierra, y es crítico que estén bien paralelos.
Te falta montar una lijadora para tener un gran generador de serrín Quiero decir que pienses bien cómo irá la aspiración, que luego arreglarlo puede ser un rollo. La fresadora sobre todo necesita que se elimine el serrín rápidamente, ya no por tu salud sino porque si se va acumulando el serrín en el corte hay mucha más fricción y calor (se estropean las fresas y los cortes acaban quemados), aparte que el acabado será peor.[/quote]
Gracias, lo tendremos en cuenta, efectivamente la mesa de la sierra no es del todo plana, no se muy bien cómo lo resolveremos.
¿Como resolviste tu ese tema? Manipular la fresa ahí abajo no lo veo nada cómodo.
Si eres tan amable, te lo agradezco.
A la vista de los problemas, estamos retomando la idea de hacer dos mesas separadas, pero con ruedas (no hay mucho sitio) y hacer un anclaje con tornillos de mariposas para la guía incra, y poder pasarla de una a la otra con cierta facilidad.
La mesa de -al menos mi Makita MLT100- estaba bastante poco plana. Fue uno de las decepciones que me llevé cuando la compré. Me pasé unos cuantos ratos de “tuneo” de la máquina, y al final logré dejarla más o menos aceptable.
Pongo aquí el dato del interruptor que usé en mi mesa, que me lo han preguntado ya varias personas y así queda para la posteridad:
Son tres piezas: interruptor, funda trasera de goma y protector delantero (el plástico transparente que cubre los botones). Compré las tres en RS, es.rs-online.com. Indico el código interno de RS, explicación, marca y código del fabricante y precio para 1 unidad:
Nota: las fotos de la web de RS son muchas veces genéricas, en este caso si hace uno caso a las fotos con esos tres artículos puede pensar que no van a encajar porque el interruptor es rectangular y el protector cuadrado. Ni caso, son exactamente esos tres artículos que digo

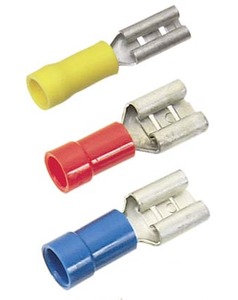

Para las conexiones se necesitan terminales tipo “female quick disconnect” (lo de siempre, seguro que esto en español tiene un nombre ). Cuestan unos 5€ la bolsa de 50 terminales en tiendas de electrónica o de audio para coches y cosas así. No recuerdo el ancho exacto y el tipo depende del amperaje de la máquina. Estoy casi seguro de que usé unos azules de 16-14 AWG pero no lo sé al 100% y me da pereza desmontarlo ahora, así que lo mejor sería comprar una bolsa surtida Son una cosa así:
Buenas,
yo me he comprado el posicionador incra de 32" y queria comentarte que tal funciona, puesto que he visto que tu te has comprado el modulo de fresado de INCRA, tambien y por falta de mucho conocimiento en ingles, tengo problemas en saber utilizarlo, asi como el funcionamiento de las plantillas para hacer colas de milano. tambien queria comentarte que tal llevas el proyecto de la mesa.
Hola a todos,
Le he dedicado muy poco tiempo a la carpintería, así que la mesa está poco avanzada. Solo tiene las patas y el tablero, pero ya le he acoplado la fresa y el posicionador incra, así que ya la uso.
El uso es fácil y muy preciso, si tienes algún problema concreto,o quieres que traduzcamos las instrucciones, dímelo.
Buenas de nuevo Manu
muchas gracias por tu rapida respuesta y voy a seguir en este tema para no estar escribiendo en los dos.
Esta tarde ya he montado el posicionador y si puedo mañana le saco unas fotos y las cuelgo para ver que te parece.
He estado probando unos cortes y parece que va de cine, me faltan algunos ajustes pero estoy bastante contento, de todas maneras mi proyecto es bastante complicado, porque he ajustado la ingletadora antigua que tenia (felisatty) a la mesa, estoy acoplando una fresadora china de 100€ y le he hecho la base y el sistema de elevacion manual.
Estaria encantado de poder ayudarte a traducir el libro y asi tenerlo mas facil para los compañeros que no dominamos muy bien el ingles te comento, yo tengo el DVD que venia con el posicionador que se llama INCRA LS POSITIONER, tengo tambien el libro The INCRA Projects and Techniques Book, pero el que me gustaria consegir es el The INCRA Master Reference Guide with Templates a ser posible con las platillas en version metrica.
adjunto fotos de los libros para que veas las tapas (no he subido nunca ninguna foto creo que se debe de realizar con subir archivo, voy a probar y a ver que es lo que sale, parece que me ha salido bien al principio solo me subian dos fotos, pero ya lo he solucionado era un problema del tamaño de la tercera foto. ahora tambien se como va el tema del orden de las fotos con lo que para la proxima vez lo hare mejor.

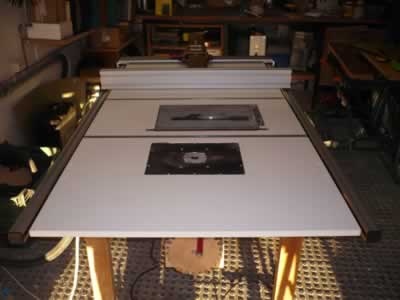

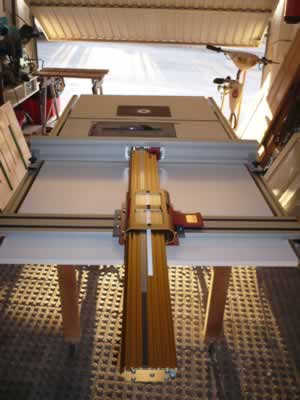

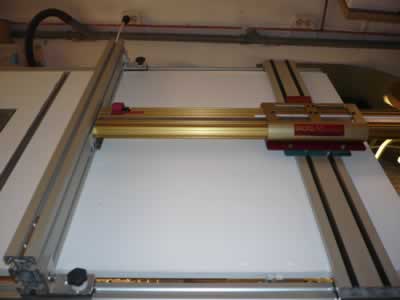

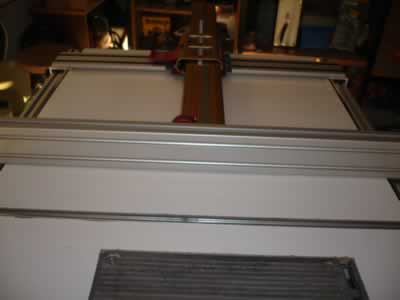

Buenas lo prometido es deuda y voy a subir unas fotos de la mesa que estoy construyendo, como os comentaba en principio la mesa es el acoplamiento de una ingletadora antigua.
perdonar pero algunas fotos esta con mucho contraluz
Gracias Rocio

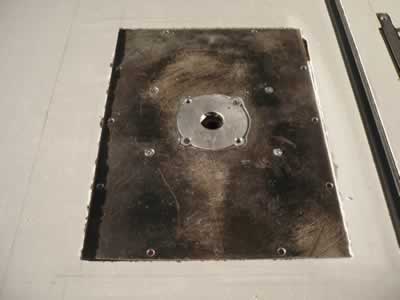

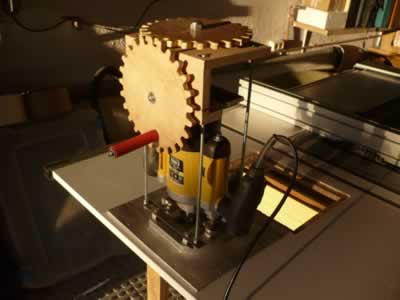

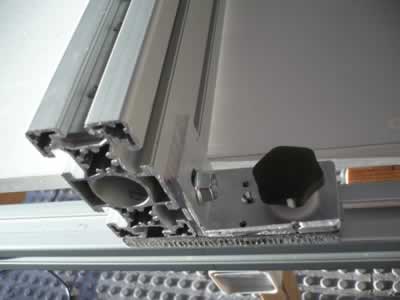

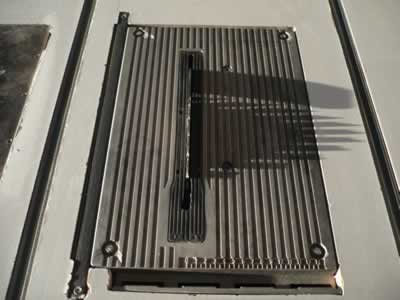

voy a subir mas fotos con algunos detalles mas, como curiosidad la placa para la fresadora es de aluminio sacada de una plancha de cocina y mecanizada a mano.

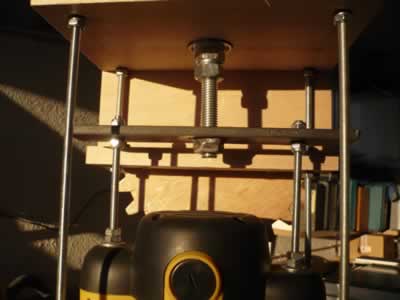

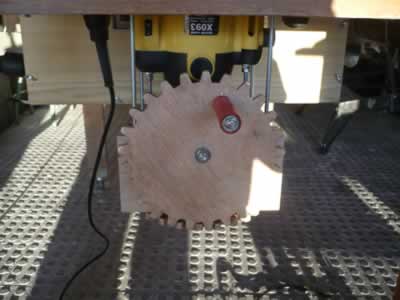

El sistema de la manivela me parece super práctico, ¿has pensado en ponerle uno de esos sensores que miden altura para poder así además repetir la altura de una vez a otra?

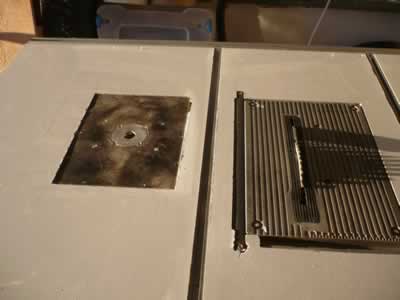

Y una pregunta, el plato de metal está muy majo, pero ¿no queda realmente plano con la mesa? Eso no va a ser muy incómodo para deslizar las piezas.
El plato de Incra tiene una especie de tornillitos sin cabeza (trae un montón) con los que con una llavecita allen regulas altura de cada uno y así consigues con seguridad dejarlo totalmente plano, es decir, hacer que el plano del plato y el de la mesa coincidan, para que quede perfectamente integrado y sea fácil deslizar las piezas hasta la fresa. No sé si me explico, y me imagino que ya tendrias pensado solucionarno, pero ya nos contarás como lo has hecho tú
No, habia pensado en ponerle el sensor que comentas pero los voy a estudiar ¿podrias recomendarme alguno?.
Y lo del plato tienes razon, pero es que las fotos estan sacadas el mismo dia que le di barniz a las manivelas para darle mas consistencia al contrachapado, y lo puse en el hueco de la mesa de una manera provisional, si te fijas con detenimiento en la foto del plato veras que tambien lleva los agujeros laterales de nivelacion (con unos tornillos pasantes sin cabeza) con lo que creo que puedo conseguir una nivelacion perfecta con el borde de la mesa, lo unico que no pude lograr por el grosor de la placa (la de incra es el doble que la mia), es el poner imanes como lleva la placa original Incra para la placa junto a las fresas, la ventaja que tengo es que tambien las hago yo en aluminio con una segueta y pelos para metal con lo que el diametro del agujero interior lo puedo hacer de la medida que yo quiera y no tengo que comprarme las que hay en el mercado.
[quote=“leunam”]Hola a todos
Aquí esta lo que hemos comprado en Comercial Pazos.
La idea es hacer una mesa con la sierra, la fresa y la guía incra.
Se admiten y esperan todas las ideas que se os ocurran, desde el mejor material a las dimensiones más adecuadas.
La primera cuestión salió al sacar la sierra de la caja, ¿sería interesante o no meter la fresa en el hueco que deja la extensión móvil de la sierra al abrirla?
Se podrían usar las guías que trae e incorporarlas a la mesa, que al ser metálicas serán rígidas, al igual que el trozo de bandeja.
Seguiremos preguntando
Saludos
Manu[/quote]
Buenas tardes
buceando por el foro he topado con este post y me gustaría saber si has conseguido acoplar la guía incra a la mlt100 ya que yo tengo una y estoy barajando la posibilidad de hacerlo si es posible verlo en fotos se agradecería.
muchas gracias y un saludo
Hola Ratoskis, te escribo desde Argentina. Yo he comprado directamente a INCRA el LS Postioner y lo estoy instalando. Tambien traduciendo el Manual para enteder bien todo lo que se puede hacer con el mismo. Le he incorporado un router Makita modelo RP2301FC con la INCRA Solid Aluminum MagnaLOCK RT Plates, (placa de aluminio especial para montaje del router). En verdad todo esto es una “joya” para el que le agrada el arte de trabajar la madera y la cola de milano!!!.
Tembien he comprado Master Referencia Guide and Template Library y las plantillas, el tema que este archivo esta en formato A3 y no tengo medios para escanearlo. Baje de internet un archivo pero esta en idioma aleman!!!, al menos tienes las figuras y con elgun traductor, quizas te las puedas arreglar. Te lo puedo enviar, dime como se sube un archivo aqui en el foro te lo envio, o pasame tu mail.
Has realizado alguna cola de milano??? cuentame tu experiencia!!! como te comente estoy terminado de traducir el manual y tratando de entender el Master Reference…, tambien traduciendo el libro PROYECTS & TECHNIQUES. Te comento tambien que a la mesa router table stand, la estoy vistiendo, es decir incorporando perfiles plegados de chapa de 2 mm, MDF divisorios y le voy a incorporar cajones.
Quiero decir que pienses bien cómo irá la aspiración, que luego arreglarlo puede ser un rollo. La fresadora sobre todo necesita que se elimine el serrín rápidamente, ya no por tu salud sino porque si se va acumulando el serrín en el corte hay mucha más fricción y calor (se estropean las fresas y los cortes acaban quemados), aparte que el acabado será peor.
Y si se va la luz con la máquina en marcha puede ser peligroso que se ponga en marcha sola sin avisar. Aparte de la lumbalgia a medio plazo, claro
