Mesa de fresado Incra

Maquinaria y herramienta eléctrica
1

Muy buenas. Le he dado mil vueltas a lo de la mesa para la fresadora. Que si hacérmela yo, que si comprarla completa, comprar el plato nada más y hacerme el resto, etc. Os comento las opciones y lo que he decidido finalmente:

  • Hacérmela desde cero:
    A favor: la opción más barata (el coste del aglomerado con melamina y poco más).
    En contra: es difícil que todas las partes funcionen con cierta precisión, especialmente la guía. Si no pongo plato, tengo que dejar la fresadora fija “pa siempre” o casi. Si uso un plato tiene que ser resistente y permitir nivelarlo etc. con lo que me meto en más coste.

  • Comprarla completa:
    A favor: la opción que da menos trabajo.
    En contra: es la opción más cara, lógicamente. Las hay razonablemente buenas desde unos 250€ en UK. Las que se pueden comprar en España son bastante más caras y no especialmente buenas (casi todo plástico etc). Se pueden importar de EE.UU., pero la mesa completa pesa bastante y me han dado presupuestos con más 500€ de coste de envío :open_mouth:

  • Comprar partes:
    A favor: ahorras en lo que tiene sentido (melamina del Leroy Merlin en lugar de traerla de EE.UU a precio de oro). Las partes importantes (guía, plato) pueden ser de bastante calidad a precio razonable.
    En contra: en España que yo sepa no venden estas piezas por separado, al menos no de cierta calidad - para comprar una guía de melamina me la hago yo :wink: Total que hay que comprarlas en Europa a alguien que las importe de EE.UU., o comprarlas uno allí directamente.

Total que al final me quedo con lo de comprar partes. Después de ver catálogos y vídeos a tutiplén, creo que una de las mejores opciones es el sistema de Incra. Y con el dólar bajando (y lo que le queda, seguramente), no sale nada mal. Para quien no haya visto el sistema de Incra por ahí, la cosa es bastante diferente de los demás:

(Más vídeos en el canal de Incra en Youtube).

Y se puede comprar por internet desde unos 200€ + 50€ de envío (más aduana y tal). Hace un tiempo sólo lo fabricaban con las medidas en pulgadas, pero ahora tienen también versión métrica :thumbup:

Total que me he decidido por esta opción :sunglasses: ¿Qué os parece? ¿Alguno tiene experiencia con estas cosas de Incra?

2

Pues me acabo de quedar impresionado, es una pasada, espero que te la compres y hagas la mesa, ya que es uno de mis proximos proyectos y repito la guia me parece una pasada, aunque un poco carilla, pero creo que merece la pena el esfuerzo.

3

Pues está ahora mismo en aduanas, qué nervios :laughing:

Cuando llegue y le haga la mesa completa y todo, pondré otro mensaje detallando costes reales y qué tal funciona todo… A ver si es pronto!

4

Como va esa mesa?.
Ya la tendrás casi lista. No?

5

Casi casi casi! :sunglasses: Perdí bastante tiempo intentando hacer el hueco para el plato de la forma “difícil”. O sea, hacer una plantilla, contar con el ancho de la guía de la fresadora, cortar con caladora otra plantilla y con ésa fresar el hueco definitivo, pero… sobre todo las curvas de las esquinas es muy jodido hacerlas perfectas, y quedaba con holgura (y feo :smiley: )

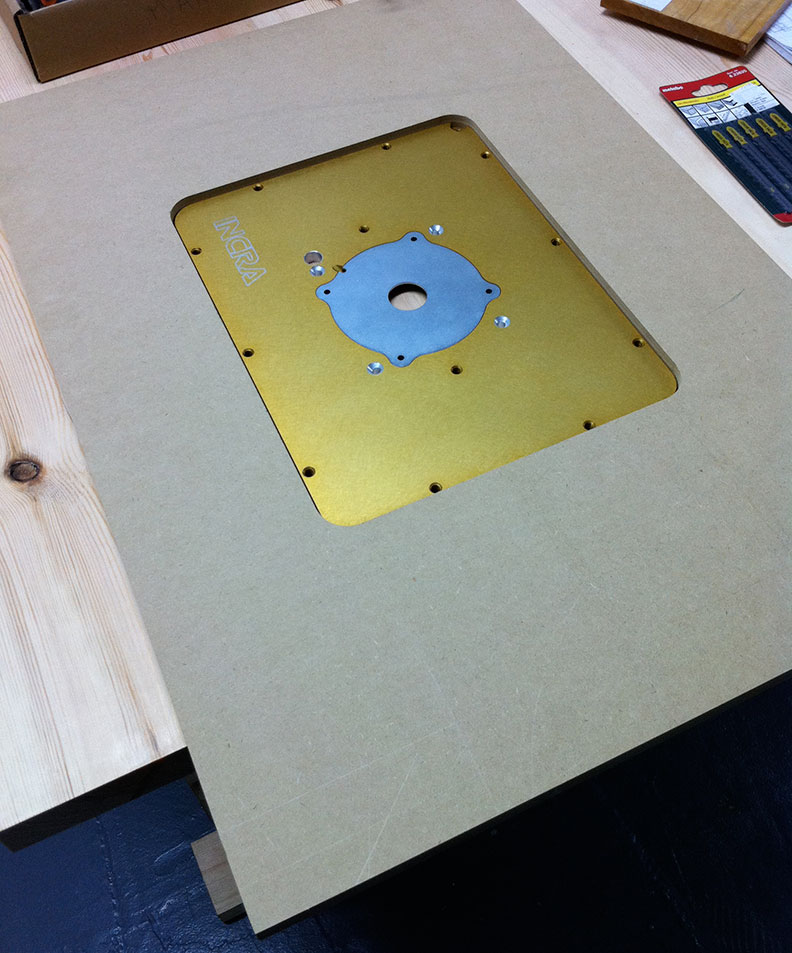

Total, que hice un modelo en Autocad siguiendo la descripción de los de Incra, incluso un poco más ajustada al tamaño real del plato. Me lo pasaron a un trozo de DM con CNC en Bormac, y ya tengo una plantilla 100% exacta. Tal que así:

20101003_4972-2.jpg792×953 128 KB

Por lo demás está todo casi terminado, me falta ensamblar la estructura de la mesa y cantear la melamina de la superficie… y ya :thumbup:

En unos días lo tendré todo a punto y visible, pondré un mensaje con fotos explicando cada parte del montaje por si alguien más se anima.

1 me gusta
7

[quote=“J. De Frank”]Solo añadir que me extraña que no miraras las tiendas que puse el el tema de listado de tiendas, asi no habrias tenido que lidiar con la aduana y tendrias tus productos incra en cosa de una semana en la puerta de tu casa
fine-tools.com/routertable.html[/quote]

Sí, comprarlo ahí fue mi primera intención :angel: Pero les faltan algunas cosas cosas del catálogo de Incra; por ejemplo el LS de 25" que es el que he comprado yo, no lo veo por ningún sitio.

Y con todo, es más barato comprar a Incra directamente. Por ejemplo el LS supertalycual :smiley: de 17" sale por unos 490 € en Dieter Schmid, y por 265 € en Incra. Por supuesto hay que sumar envío, aduana e IVA, pero sigues ahorrando dinero.

1 me gusta
8

Osea, otros 200 € entre unas cosas y otras mínimo, que el pico de aduanas y demás es fino. Pero bueno, merece la pena sin duda. Yo he visto todo el aparejo que tiene Fer montado y da una sensación de precisión y solidez impresionante. A ver qué tal te queda la mesa. ¿Tuviste tiempo para cortar las tablas ya? ¿Al final la haces de pino como la del taller? Bueno, ya nos contarás.

Y gracias a Antonio que cuando me lo comentaste fue llamarle y preparó la plantilla en un momento con ese medazo de CNC que tiene. Una gozada verla en marcha por cierto.

9

[quote=“fsanchez”]
En unos días lo tendré todo a punto y visible, pondré un mensaje con fotos explicando cada parte del montaje por si alguien más se anima.[/quote]

Deseando estoy verla. :thumbup:

10

[quote=“ecanod”]

[quote=“fsanchez”]
En unos días lo tendré todo a punto y visible, pondré un mensaje con fotos explicando cada parte del montaje por si alguien más se anima.[/quote]

Deseando estoy verla. :thumbup:[/quote]

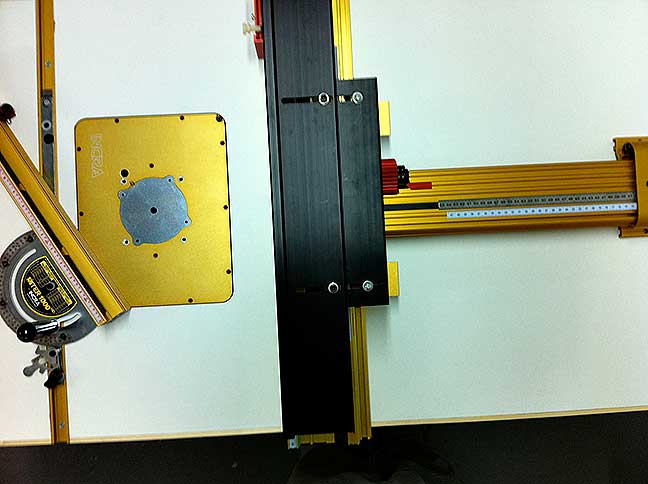

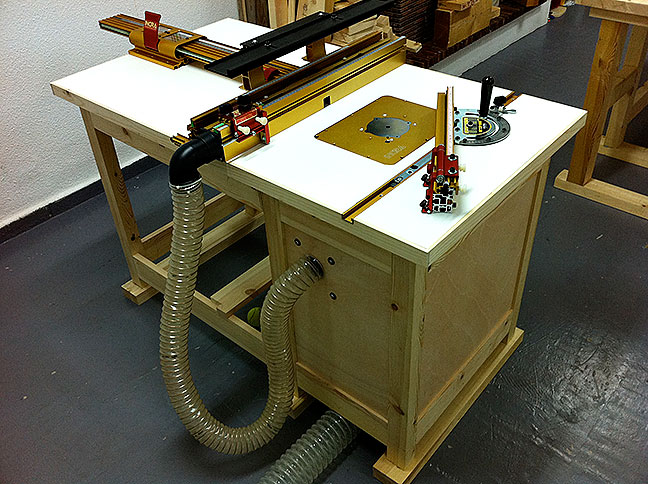

Bueno, unos días… unas semanas… :laughing: :laughing: Ya está terminada al 99%, oleole!!. Aquí unas fotos de unos días antes, maluchas por el móvil y tal pero se ve la cosa :wink:

En cuanto termine la electricidad y algunos retoques sueltos, pongo fotos mejores y me explayo contando lo que he ido aprendiendo con el montaje por si vale de ayuda para alguien (o para reírse un rato de lo lerdo que soy :blush: yo lo que quiero es hacer feliz a la humanidad :smiley: :smiley: :smiley: ).



mesa_fresado-2.jpg484×648 94.6 KB


mesa_fresado-3.jpg484×648 85.2 KB









12

Creo que estos enlaces pueden ser utiles para ti Fsanchez.Es un video de manejo de incra.

13

Se agradece la intención, en serio :thumbup: pero es un DVD que Incra tiene a la venta actualmente, y prefiero que no haya enlaces a descargas de este tipo en el foro.

El DVD de todas formas viene de regalo cuando compras cualquiera de las guías LS :wink: Pero por si alguien está interesado, también se puede comprar aquí: incrementaltools.com/Product … tCode=VLS1

14

fsanchez, al final la placa Incra que compraste venía sin taladros no? Creo recordar que no encontrabas una placa Incra para tu modelo de fresadora…
Salu2.

15

Sí, justo, venía sin taladros. Me los hizo un amigo con mucha más experiencia que yo con metal :angel: pero la verdad es que es bastante fácil de hacer. Cuando me compré la guía de Kreg para la sierra, tuve que hacerle 5 agujeros y salió muy bien, lo único ajustar las revoluciones y usar aceite y brocas adecuadas.

También tuve que ir a buscar unos tornillos como los originales de la base de la fresadora pero más largos (en la tornillería López Calvo), y asunto resuelto.

16

Hola, me llamo Toño y primero quiero felicitarte por tu buen trabajo :clap: :clap: :clap: .
Después de mirar mucho, he decidido hacerme una mesa con el mismo sistema que el tuyo,puesto que ya tengo una T-rules de incra y para mí es indispensable es mis trabajos y quería peguntarte:
1.- como te va con él.
2.- que epesor tiene la encimera de la mesa, el largo y ancho
3.- distancia que dejaste entre el t-tracks y el borde de la mesa y también la distancia que dejaste con el plato.
Supongo que las medidas las habrás adaptado un poco a tus necesidades, ellos recomiendan para el LS 25 la mesa de 27"x43".
Gracias.

17

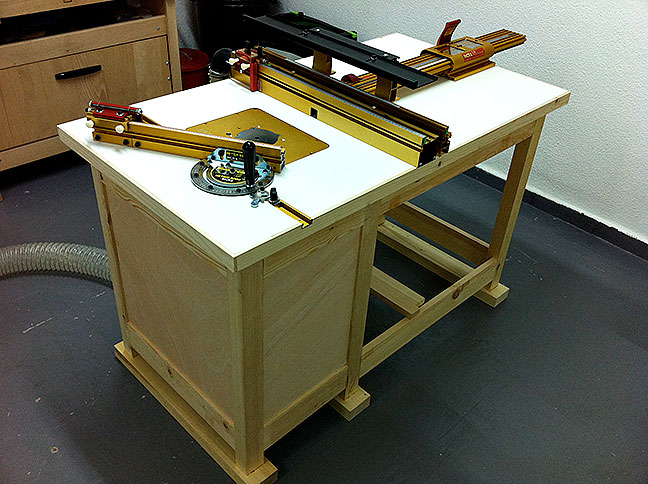

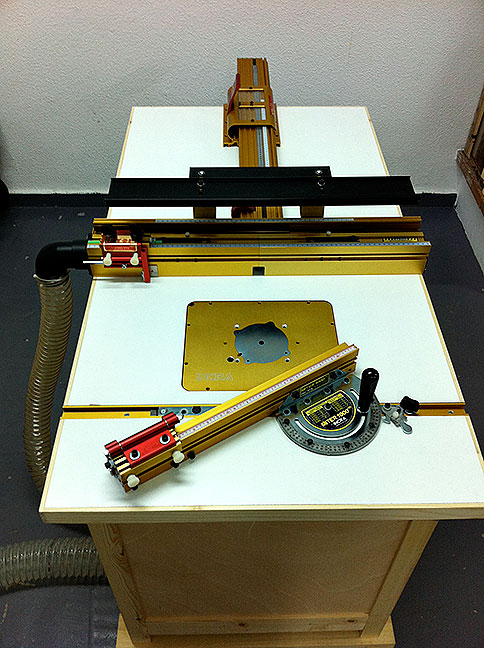

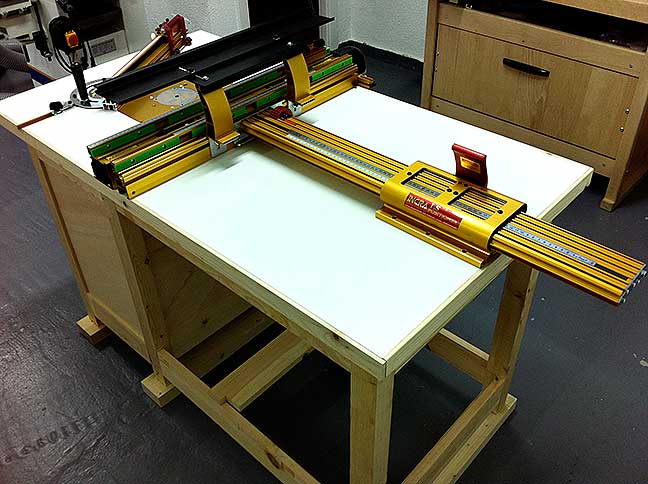

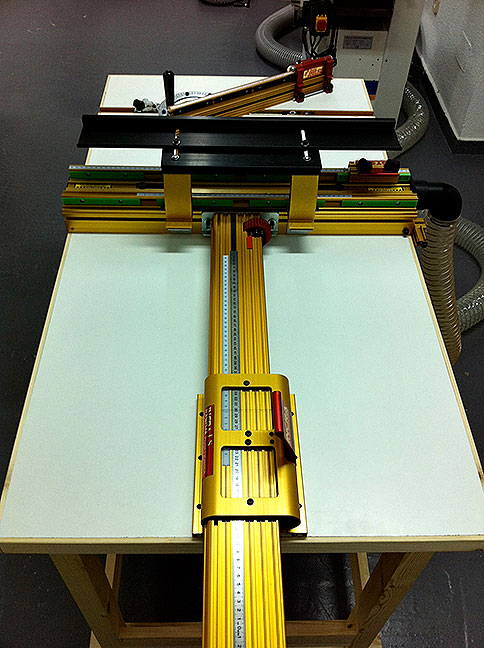

Hombre, pues gracias :slight_smile: Estoy encantado con la mesa, es de esas herramientas que cuanto más la usas, más te preguntas cómo se puede trabajar sin una :smiley:

Lo dicho, fenomenal. No me ha dado ni un problema y tras unos meses de uso sigue siendo tan precisa como el primer día :thumbup:

La encimera son dos tableros de aglomerado melaminado de 19 mm, así que hacen un grosor de 38 mm. Están pegadas con Supergen tal cual.

Las medidas son 131 cm de largo y 71 cm de ancho, contando el canteado (el fence se apoya en el canteado por los lados, pero el soporte trasero del raíl está atornillado sólo a la melamina, como es lógico).

Entre el borde y el raíl (ojo que es un miter channel, no t-track) hay 17 cm, y entre el raíl y el plato hay 3 cm.

Estas distancias no están detalladas en ningún sitio, las calculé a partir de las fotos de los manuales :wink: Pero van muy bien. Si vas a fresar muchas testas (para hacer ventanas o algo así), seguramente sería mejor hacer la mesa un poco más larga y dejar más de distancia entre el borde y el raíl, para tener mejor apoyo.

Otros detalles que se me vienen ahora a la cabeza:

  • Incluso con los 38 mm de grosor, la encimera se flexa. No es como que sea una lámina de contrachapado, pero como va a tener bastante peso en el centro tiende a deformarse. Ojo, muy ligeramente, claro, pero si estás montando un fence con ajustes de 0,025 mm supongo que te interesa que lo demás sea igualmente preciso :thumbup:

Para evitarlo basta con asegurarse de que el apoyo de la encimera en la mesa es lo más uniforme posible, y sobre todo añadir más apoyos justo en el plato para que el peso vaya a la estructura en lugar de colgar del aglomerado.

  • Si quieres ajustarla perfectamente (todos los ángulos rectos, superficies a nivel etc) seguramente no te bastará con las planchitas de acetato que te incluyen. En cualquier papelería buena tienen acetatos de varios grosores. Lo más práctico es comprar una plancha de 0,100 mm, otra de 0,250 y otra de 0,500 mm, así puedes hacer casi cualquier combinación (dentro de lo razonable, claro :smiley:)

Eso sí, cuenta con unas horas para dejarla bien calibrada, sobre todo la unión entre el fence normal y el Wonder Fence, que salvo que tengas mucha suerte implicará desmontar y volver a montar bastantes veces, añadir una laminilla de acetato por aquí, media por allá… Al final queda perfecto y no hacen falta más ajustes en el futuro, pero hay que echar el rato la primera vez.

  • Con diferencia la parte de la mesa con la que perdí más tiempo fue la plantilla para fresar el hueco del plato. Si tienes fácil que te hagan un modelo con CNC te puedo pasar el fichero de Autocad. Si no, te recomiendo sinceramente que te compres la plantilla de MDF que te vende Incra, que es muy barata y te ahorrará muchos dolores de cabeza :wink:

  • Por lo demás, la instalación de la aspiración es más o menos obvia y funciona perfectamente, y para la electricidad es muy recomendable usar un interruptor magnético de seguridad como el que le puse. Son baratos pero hay que pedirlos por catálogo/internet a un proveedor de material eléctrico bueno tipo RS o Farnell.

Bueno, que si necesitas cualquier otro dato, medidas, fotos de algún detalle o lo que sea avísame. Haré todo lo posible por tardar menos que esta vez en contestar :angel: :angel:

18

Gracias por la información.
Yo también voy a unir dos tableros de dm melaminado de 19, puesto que lo mas grueso que pude encontrar era de 30mm, pero con un ancho sólo de 63 cm, ya que vienen preparados para hacer las encimeras para cocinas. Los uniré por debajo con unos tornillos para reforzarlo, y en cuanto a los cortes para el plato, me lo cortan con una CNC.
Para evitar que flexe le pondré un par de travezaños más de los que tenia pensado en el bastidor que soporta la encimera.
También estoy pensando en hacer una prolongación para añadirle en la parte delantera , para cuando tenga que fresar las testas de tablas muy largas, pero que pueda quitar cuando no la utilice.
Ya me llegó la guia, pensé que tardaría más, tardó sólo 15 días, eso sí tuve que sacarla a través de una agencia de aduanas, pero aún así es mucho más barata que traerla de cualquier sitio de Europa.
Con el plato me vinieron tres anillos reductores, pero el más estrecho no casa bíen con el agujero :wtf: , no se si te pasó a ti lo mismo, por todo lo demás perfecto, es mas alucinante que la idea que me habia hecho viendo los videos :thumbup: :thumbup: :thumbup:
Hasta septiembre no podré hacerme la mesa, puesto que voy a estar dos meses fuera por trabajo, pero cuando llegue me pondré manos a la obra, cuando la tenga montada intentaré poner unas fotos.
Saludos :wave: :wave: :wave: y gracias por todo.

19

Hola compañeros:

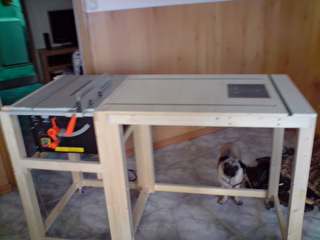

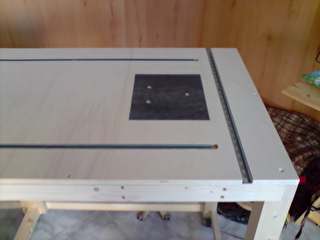

Bueno, pues vamos al lio… opte por por hacerme una estación parecida a la INCRA artesanalmente, con los perfiles que aparecen en la pagina alu-stock.es que si los miráis, se podría hacer una maquina bastante “apaña” (no tan buena como aparentemente parece la INCRA, pero en tiempo de crisis mejor no quejarse…), pero resulta que me han pasado de precio lo siguiente:

140106 PERFIL CUADRADO DE 40 x 40 mm. LIGERO. CUATRO CANALES.-17.20 euros/metro
140101 PERFIL CUADRADO DE 40 x 40 mm. REFORZADO CUATRO CANALES.-20.34 euros/metro
140171 PERFIL ESQUINERO VITRINA 32,5 x 32,5 mm. DOS CANALES.-12.64 euros/metro
140102 PERFIL ESQUINERO CUADRADO DE 40 x 40 mm. REFORZADO. CUATRO CANALES.-21.68 euros/metro
704.201.02M.2850 TORNILLO CABEZA MARTILLO DIN 188 M8 (Cuello corto) Canal de 10 mm.-AGOTADO
704.310.3M0.8000 M8 TUERCA CABEZA MARTILLO.-0.50 euros/unidad(cantidad minima 50 u.)
704.420.080.6550 ÁNGULO DE SUJECIÓN.8 euros
704.551.3040410 ANGULO CONECTOR LATERAL GRADUABLE S/40.-13 euros/unidad
7004.520.250.5035 ESCUADRA DE ALUMINIO.-5.10 euros/unidad
7004.413.010.0M08 UNIÓN TRAVESAÑO INTERNA DOBLE-9.30 euros/unidad
7004.526.40.0000 GRAPA DE FIJACIÓN DE PERFILES.-0.80 euros/unidad
7004.552.013.0107 PLACA COMPAS GIRATORIA “MEDIALUNA” 130 x 87,3 x 30 mm.-no disponible
7004.149.110.0NEG TAPAS DE PLÁSTICO SERIE 30 Y SERIE 40.-1.40 euros/unidad

Si miráis los códigos y el catalogo, mas o menos es lo que hace falta, para montar algo mas o menos sencillo, pero con estos precios no trae cuenta. Bueno también os adjunto una imagen de mi mesa para que podáis criticar (no mucho, que me desanimo) y ya seguimos hablando…



20

Pues te quedado bastante bien a mi parecer, algo asi tratare de hacer cuando llegue el momento.

Por cierto, tu perro tiene cara de poker ahi debajo de la mesa :thumbup:

21

Parece muy sólida y práctica, que es de lo que se trata por encima de todo :thumbup: Aunque no entiendo bien cómo va a ir montado el raíl al tener también la sierra en la mesa :eh:

Ya tardan las fotos con el chirimbolo de aluminio dorado y rojo montado… :wink: :wink:

22

Buenas tardes:
Se supone que los raíles se los pensaba poner por los laterales, pero lo tengo mas o menos decidido, lo voy a intentar hacer con unas guias redondas de hierro y la guía en aluminio, solo tengo un inconveniente, en que no se como hacerlo para que esa guía también me sirva para la fresadora que como habréis visto, la chapa de hierro es para la fresadora, que en el momento de la foto no tenia el agujero central aun hecho…
Cuando pase el mecanismo pensado en 3D os paso unas imágenes y valoráis…
