Paso a paso de una chorradica con madera


#1

Como hay algunos interesados en como hago las chorradicas voy a intentar hacer un paso a paso sobre la marcha, aviso de que esto va para largo así que paciencia que soy lento

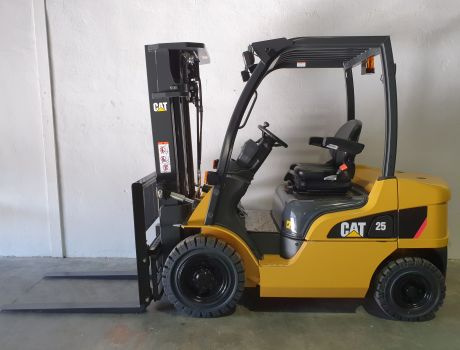

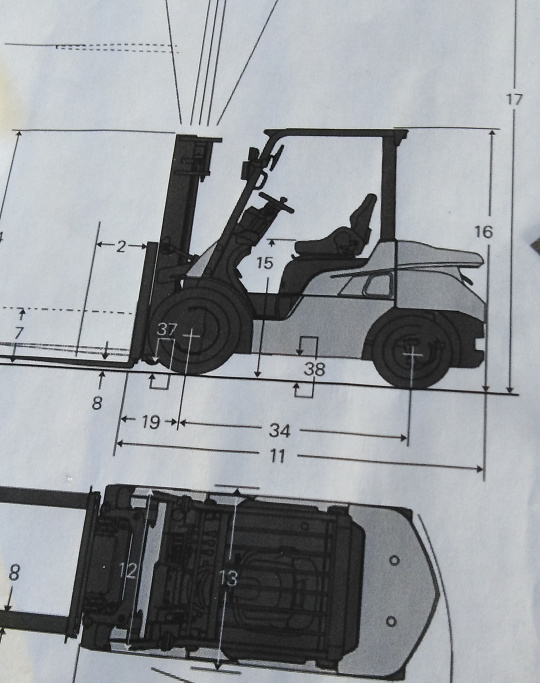

Lo primero es saber que es lo que quiero hacer, (en este caso una carretilla elevadora) y empezar a buscar información

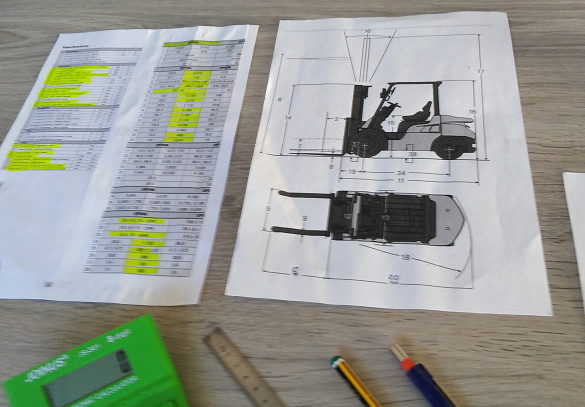

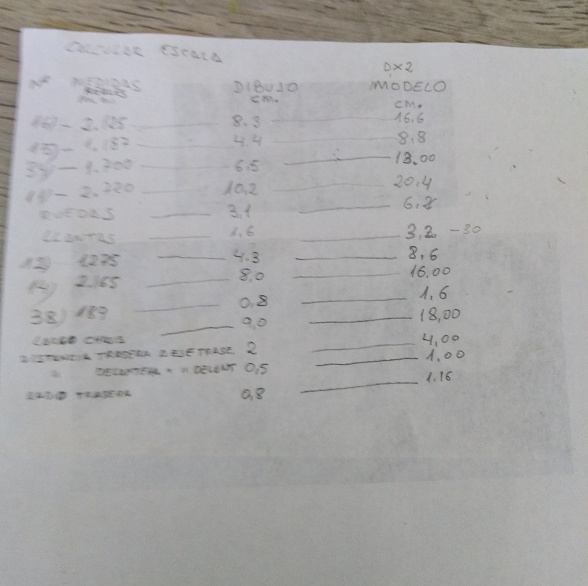

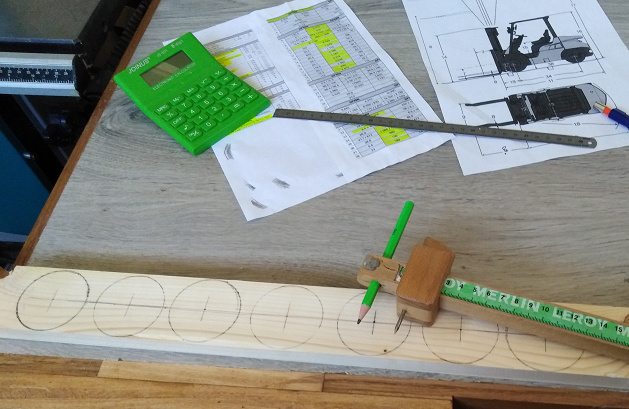

empezar a sacar cuentas

Normalmente empiezo por hacer las ruedas que es lo que me da una visión del tamaño que va a tener terminada así que una tabla de palé regruesada a la anchura de la rueda, suelo hacer demás para pruebas y posibles meteduras de pata

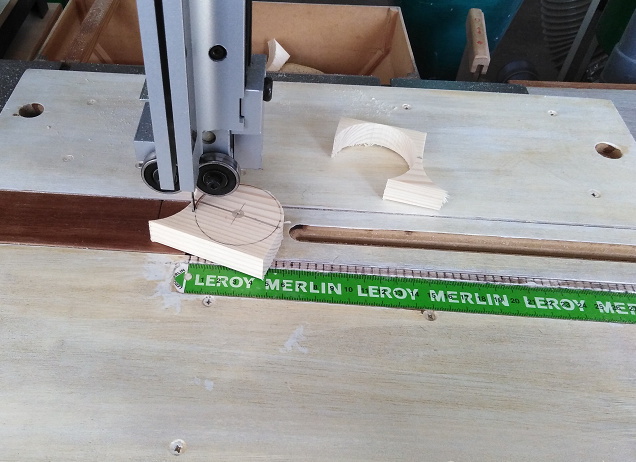

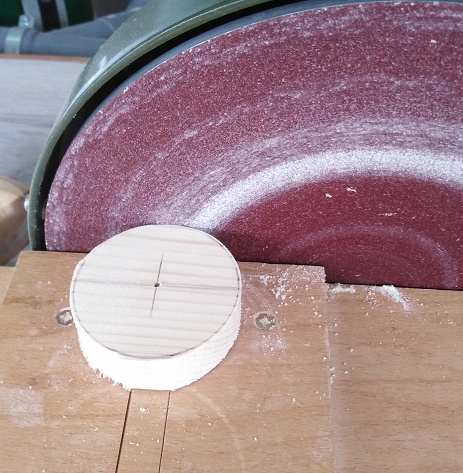

cortar y lijar con la plantilla de circulos
se me ha olvidado hacer foto de el agujero de la llanta con la broca fostner

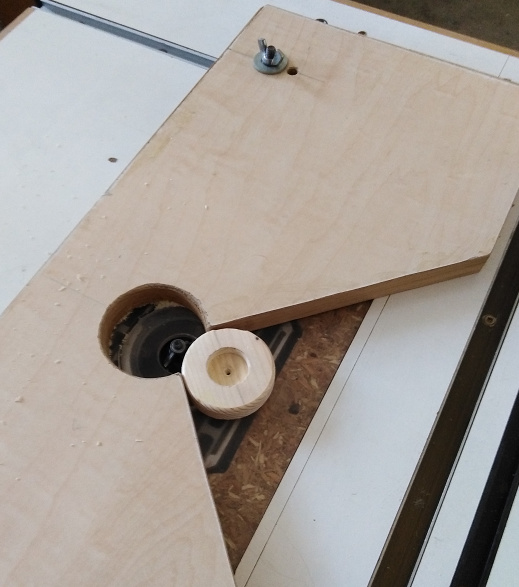

Redondeo de los cantos con la plantilla de fresar cantos de circulos con la fresadora

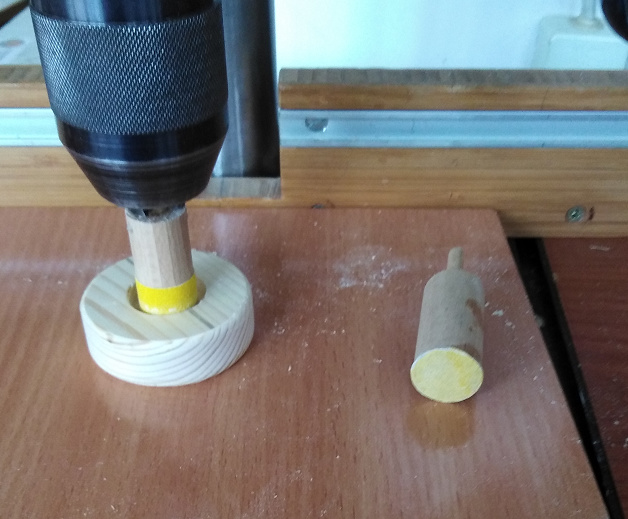

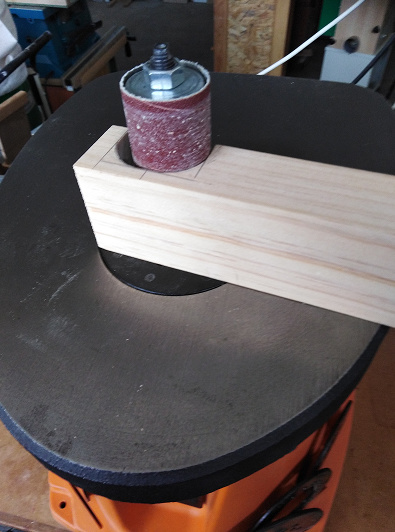

utillajes para lijar interiores de las llantas

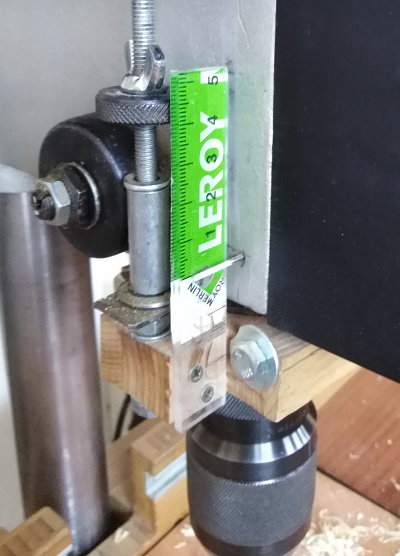

tope de profundidad casero del taladro

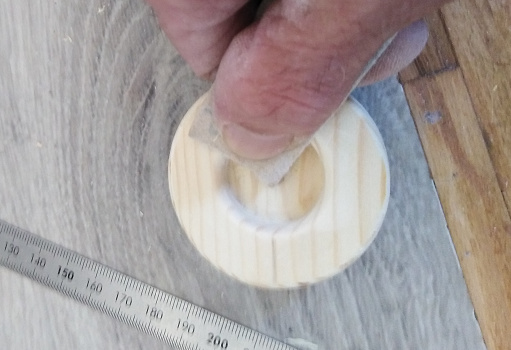

lijado a mano de bordes interiores de las llantas

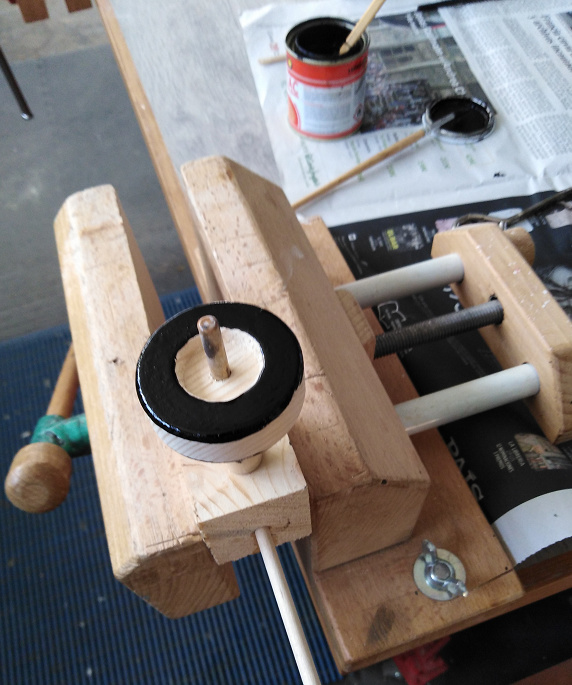

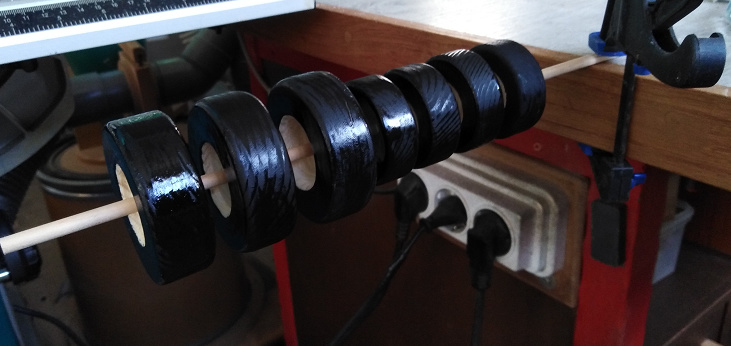

pintado de neumáticos en el utillaje de pintar ruedas


tunel de secado de pintura

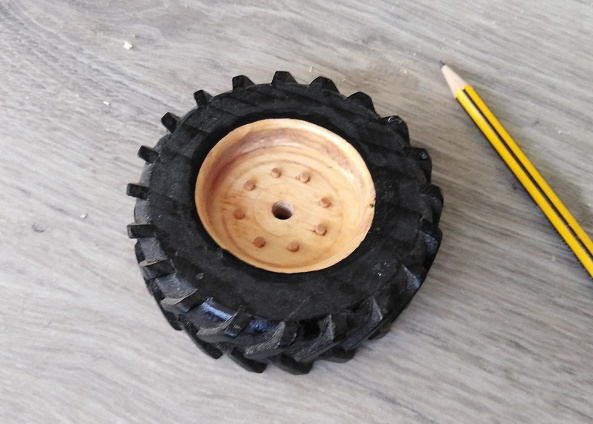

esta es una rueda sobrante de cuando hice el tractor como se ve es un poco más complicada de hacer por los tacos


#2

Artista!!!:+1::+1::+1:


#3

Madre mía, que paciencia. Muy buen trabajo.


#4

Una maravilla…


#5

:clap::clap: y esto solo es el principio.


#6

Excelente idea, a tomar asiento entonces y disfrutar el largo proceso de creación. Felicitaciones por tus grandes trabajos.


#7

Gracias por el faenón.
Por cierto, en LeroyTontín buscan al que se ha llevado todos los metros.


#8

Toca comprar palomitas y pipas…
Un curro tremendo, pero satisfactorio


#9

Como está todo dicho, a mi no me queda nada más que aplaudir¡¡¡¡:clap::clap::clap::clap::clap:


#10

No se que pasa que cuando voy se me quedan pegados y hasta que no llego a casa no me doy cuenta
En serio, cuando necesito le digo a la cajera si los puedo llevar y siempre dicen que sí


#11

Yo eso lo tenia pensado hacer con el del ikea en leroy no me doy cuenta de haberlo visto…
Disculpad no se como se cita desde el movil…
@el_tablas a mi me paso lo contrario un dia fuy con forro polar verde del decarton y me paraba todo el mundo a preguntarme … :joy:


#12

Pues aquí tienes otro seguidor y admirador de tus detallados trabajos (chorradicas que llamas tu) y este que has empezado ahora me interesa especialmente, estaré expectante, gracias por compartir


#13

Muy buen trabajo,muchas horas de detalles.


#14

Sigo, después de unos cálculos empiezo con el chasis un taco de madera de palé regruesado y dimensionado para alojar el eje delantero y el sistema de dirección trasera

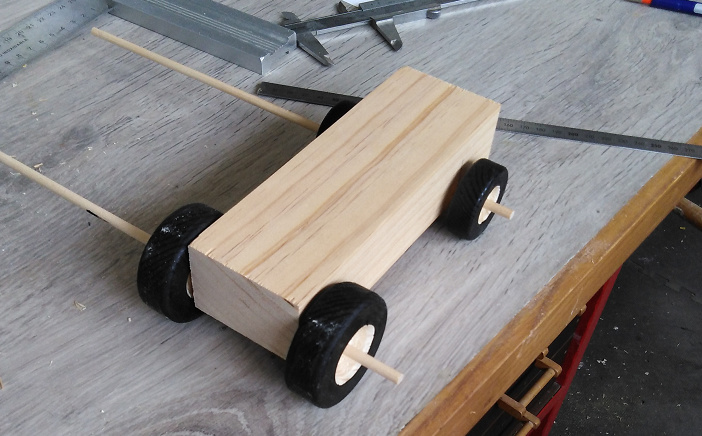

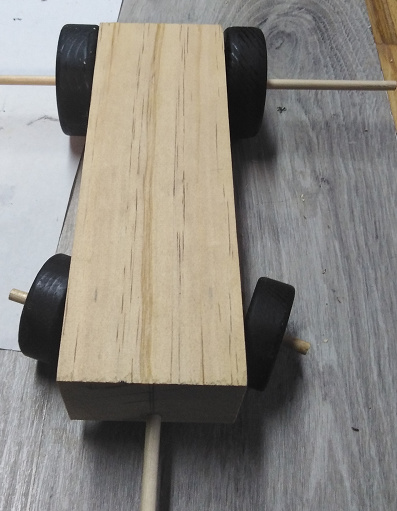

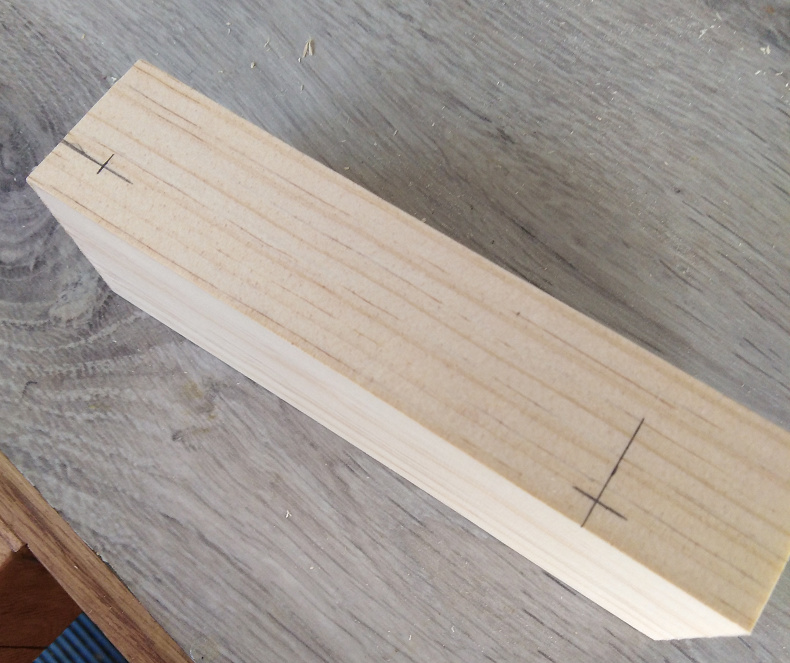

probando que el chasis quede paralelo a la altura del suelo

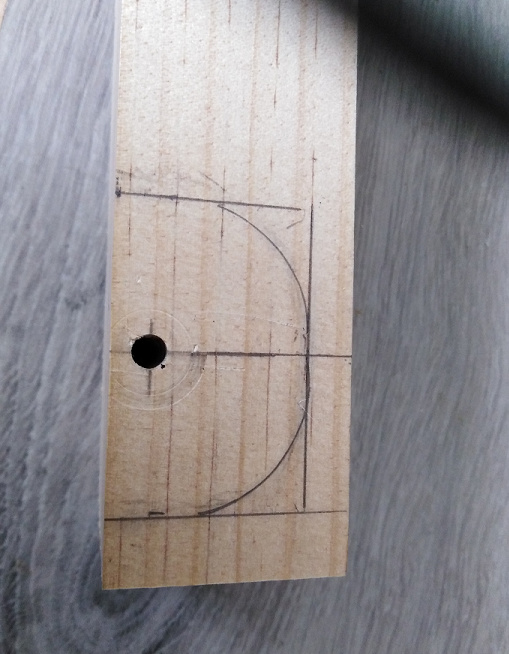

marcando el hueco para el alojamiento de la dirección trasera

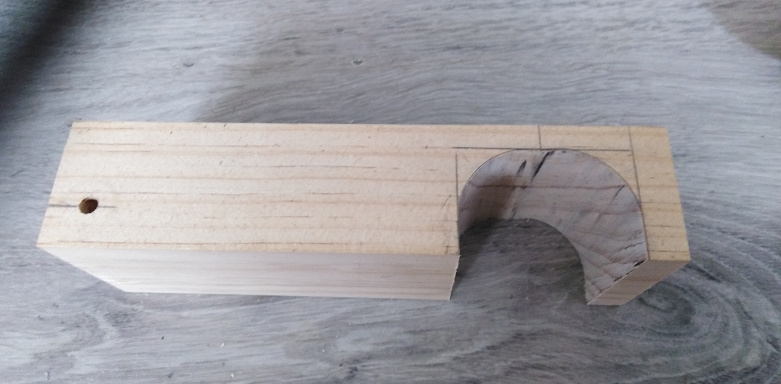

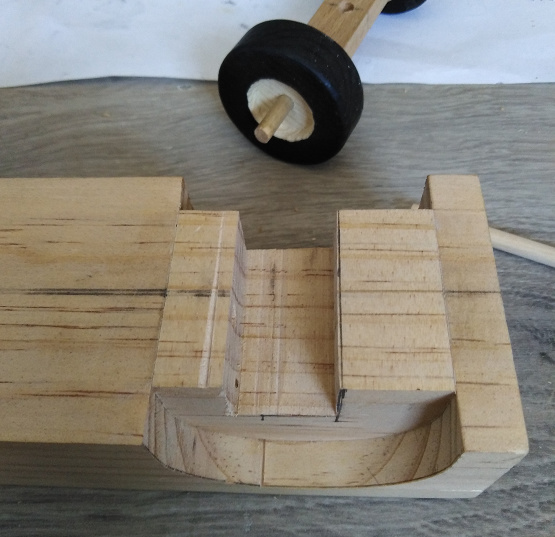

Corte del alojamiento
Lijando el hueco

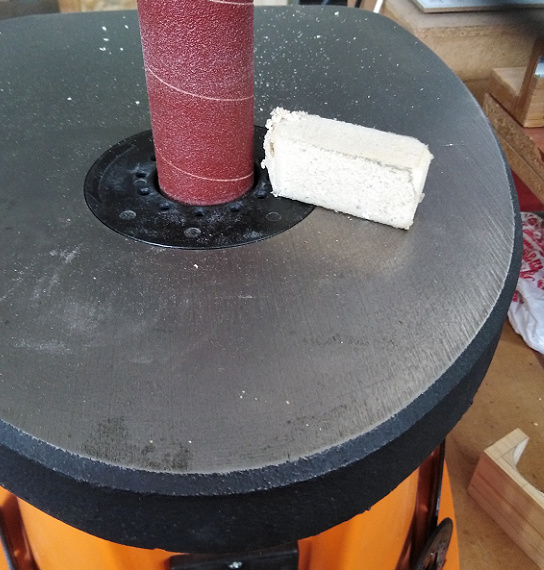

taco limpia lijas, imprescindible para las lijadoras eléctricas sobre todo si se lija madera de pino
Ahora el sistema de dirección los agujeros grandes son de 5 mm. los pequeños de 2,5 mm

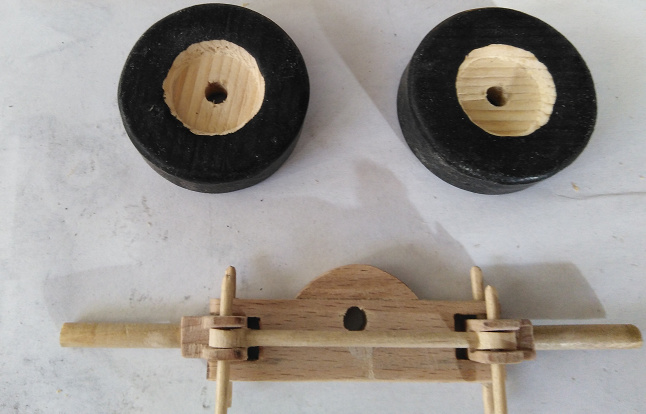

Ejes de las ruedas traseras

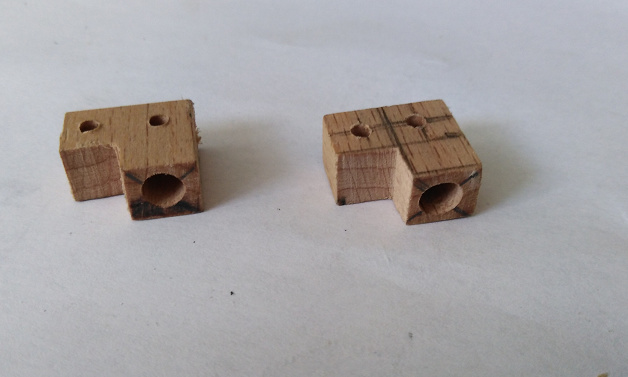

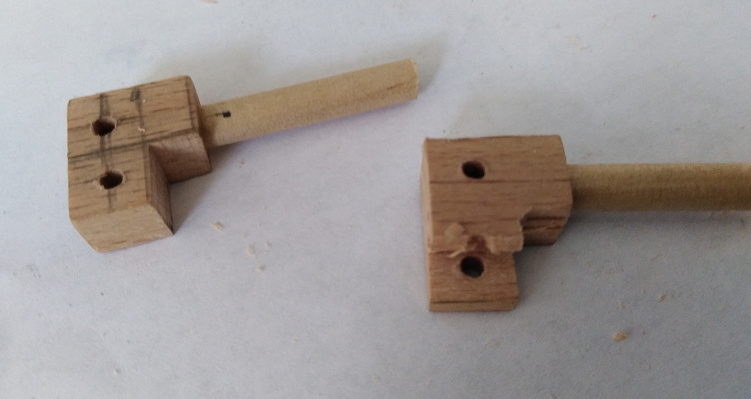

Primer contratiempo error en el cajeado para la barra paralela de dirección, tenía que haber hecho lo taladros en el sentido contrario de la veta,
Tendré que hacer las piecicas otra vez en la dirección contraria de la veta

Llegado este punto lo he dejado para mañana y me he ido a buscar al nieto para irnos al parque a jugar con la tierra y con otros crios que les gusta un montón


#15

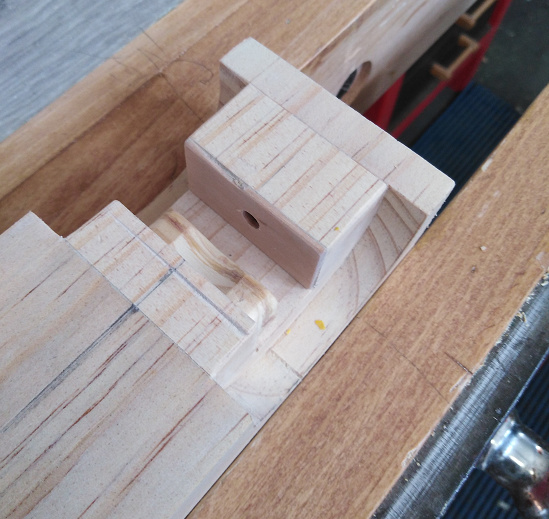

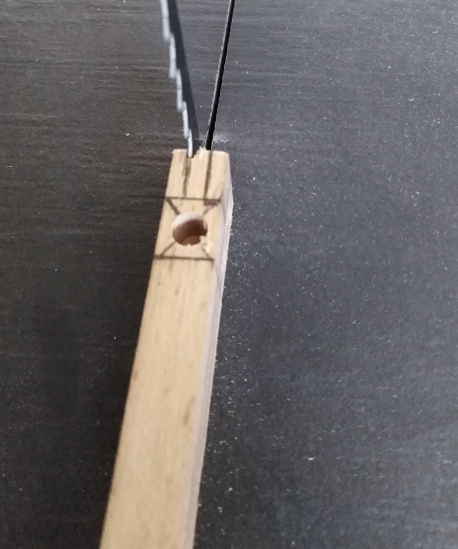

Vuelta a hacer las piecicas subsanado el error hago el cajeado para la barra de dirección

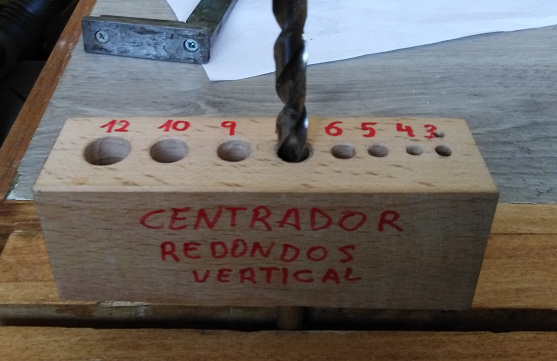

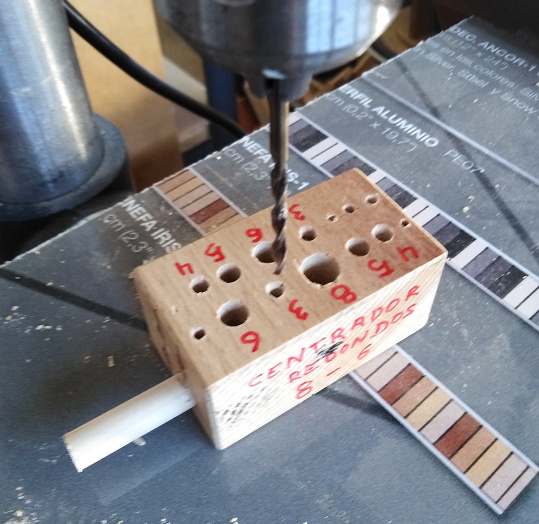

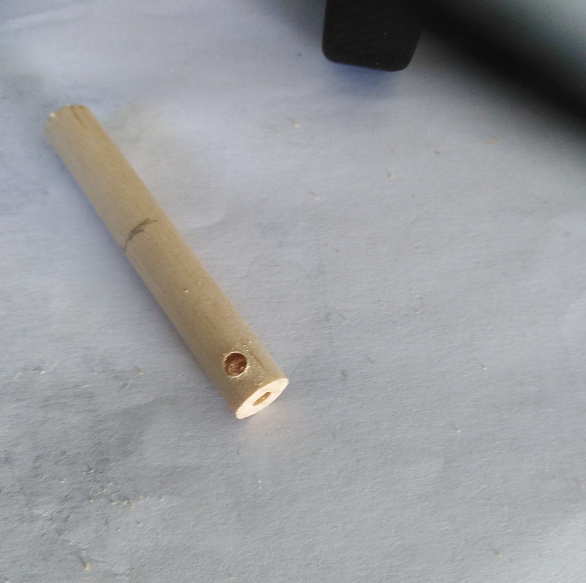

ahora hay que hacer la barra que es de 3 mm, primero centramos el palo que es de 8mm. con el centrador casero y una barrena de 3 puntas de 8

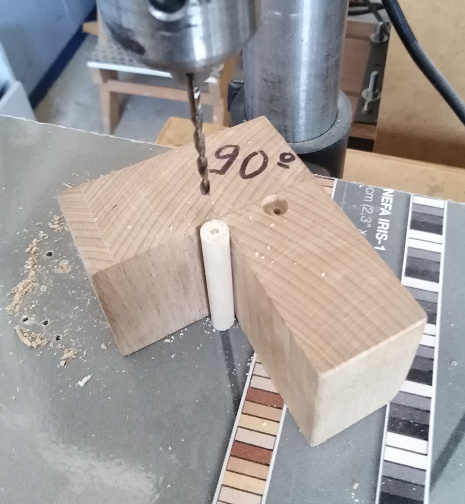

hacer el taladro con ayuda de un soporte vertical
Después el agujero transversal con el soporte para agujeros transversales, tengo hechos para redondos desde 3mm a 12mm con todas las variantes transversales de 2.5 a 12 mm y algunos de 14, 15, 16, 18 y 20mm.

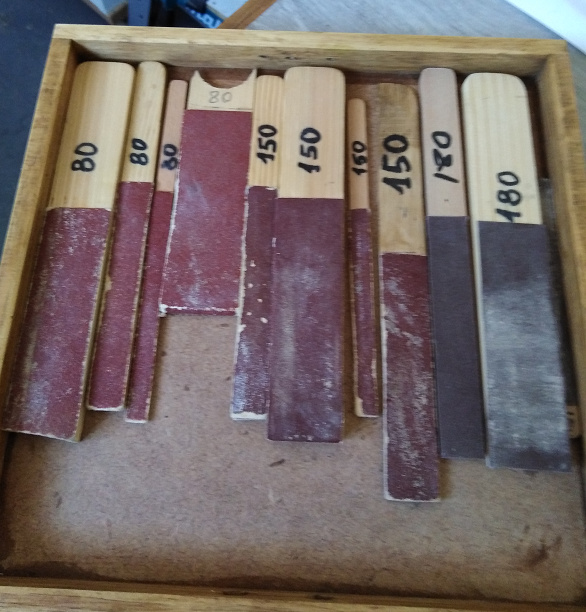

también tengo hechas lijas caseras para ajustar de varios granos y anchuras

relleno para dejar solo para los guardabarros

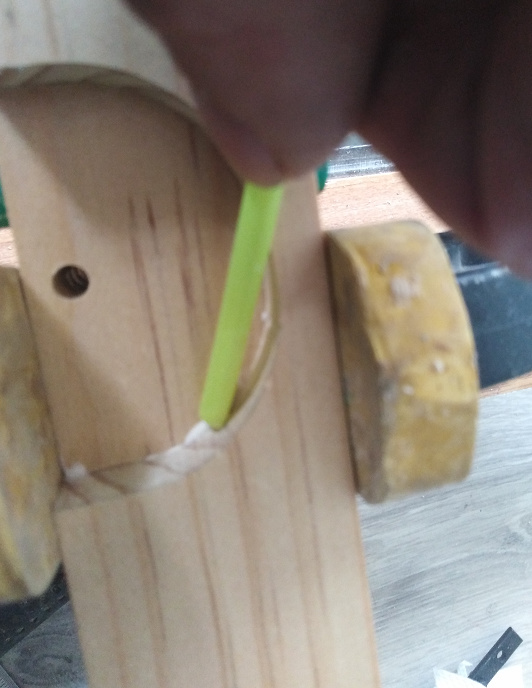

para quitar el exceso de cola de los rincones nada mejor que una pajita para los refrescos

Se me olvidó hacer foto del cajeado para que pueda accionar la dirección mañana la pongo

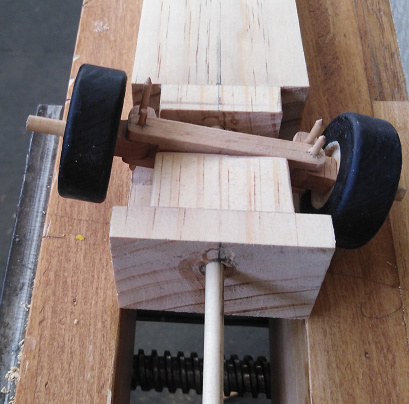

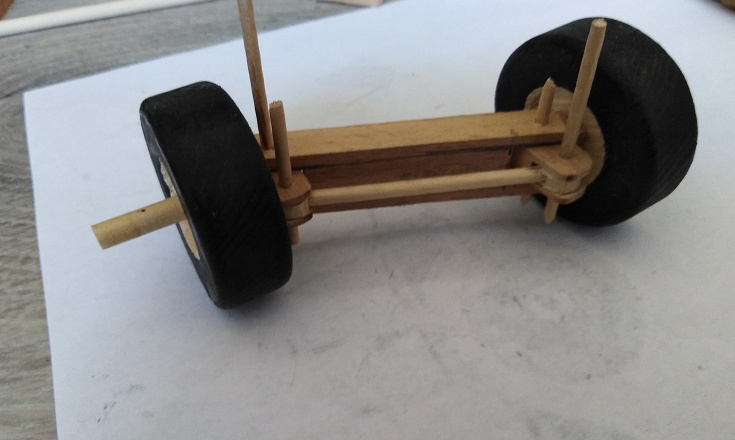

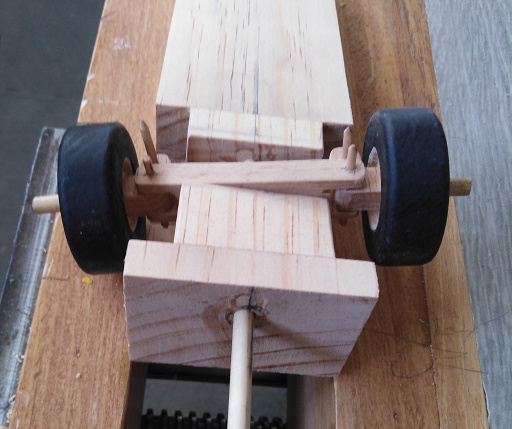

comprobando que funciona como debiera

“continuará”


#16

Pues si que te cunde :clap:t3::clap:t3::clap:t3:


#17

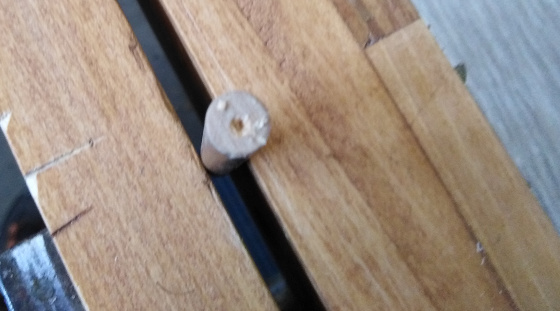

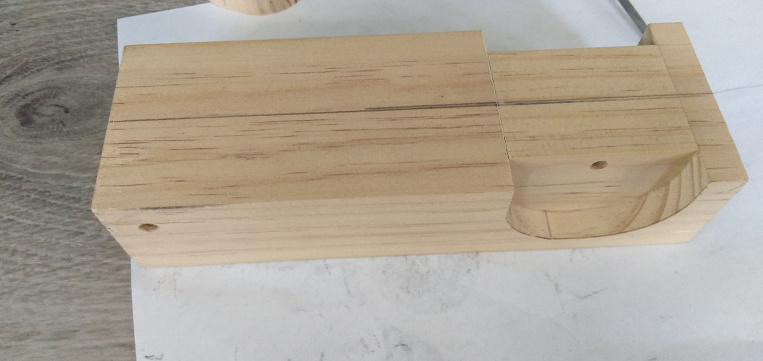

Aquì esta la foto del cajeado

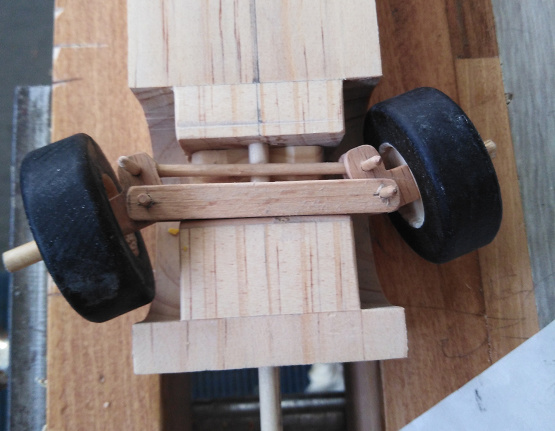

Primer fallo, error en el diseño, al poner el eje para el balanceo de la dirección me pega en la barra Hay que volver a diseñar el eje y el cajeado para que funcione sin holguras y que quede centrado en los guardabarros

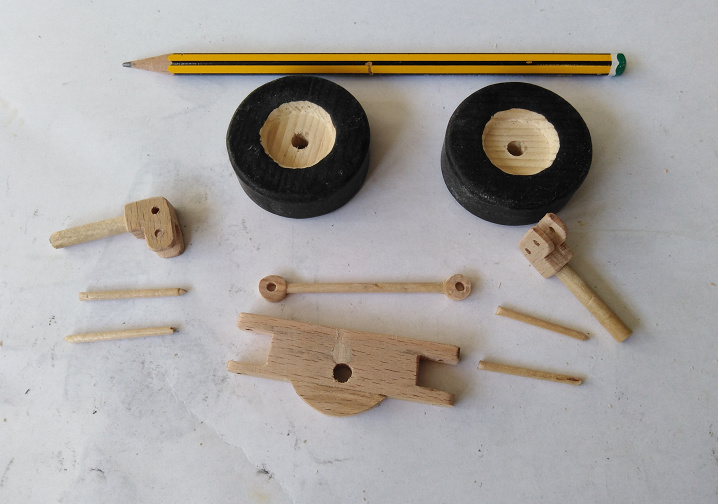

nuevo diseño del cajeado

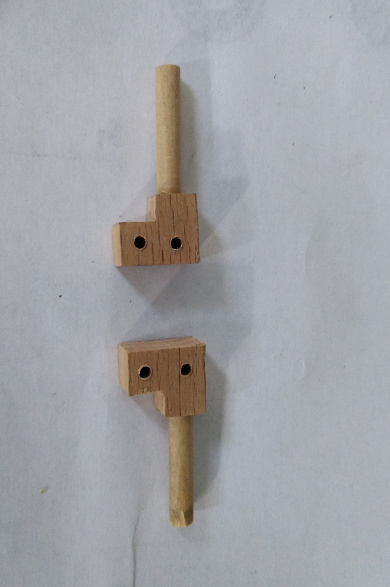

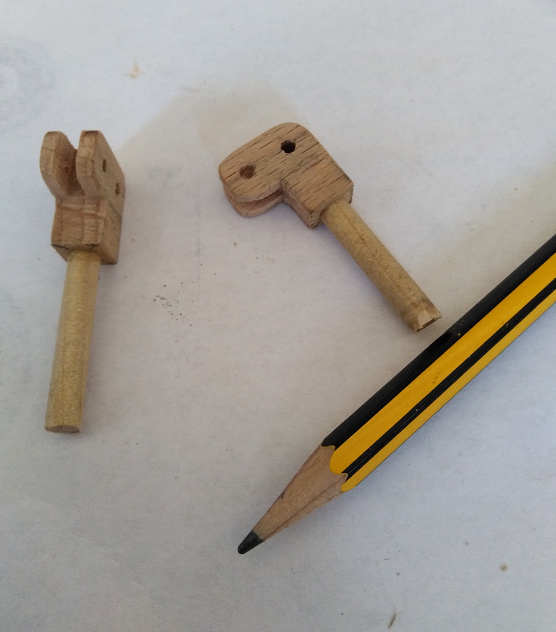

y de el eje de dirección

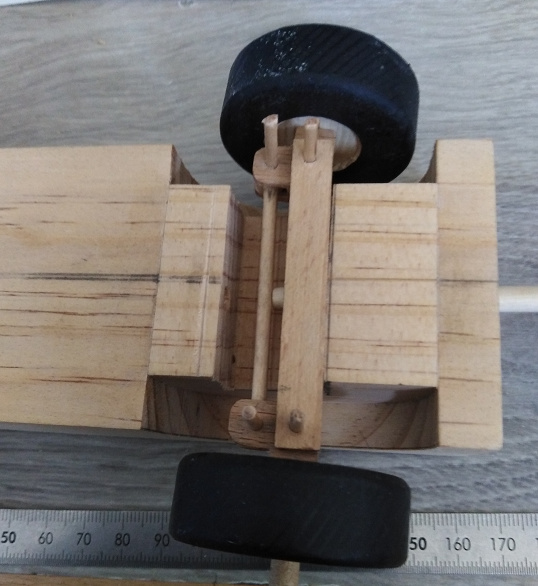

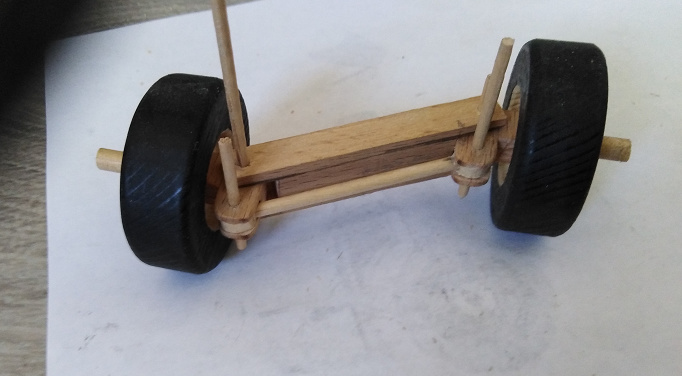

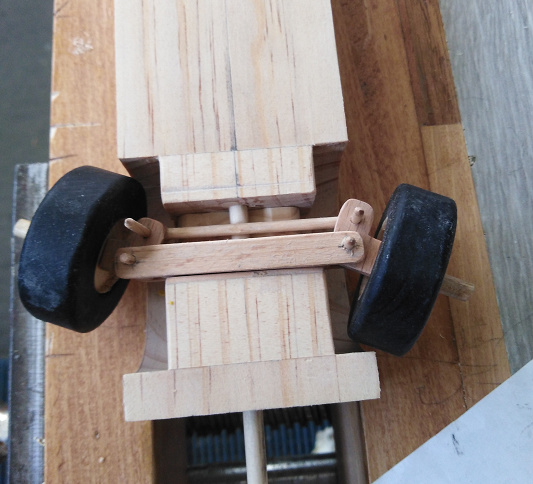

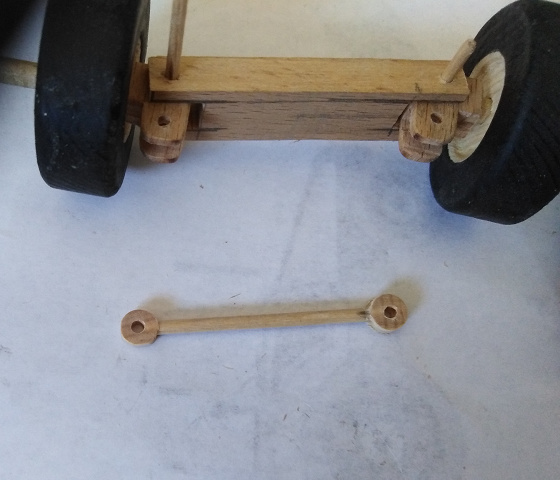

Una vez montado comprobando el funcionamiento
