Actualización del despiece — Ahora diseña cajoneras completas con estándar profesional (MUCHO DE LOS BUGS SON DE AI QUE TODAVIA NO ESTAN DISPOBLES NI PUBLICADOS)
¡Hola, gente del foro! Les cuento lo que se mejoró en la herramienta durante los últimos días. Si usan despiece para diseñar muebles de cocina, placard o bajo mesada, les va a servir todo esto.
1. Solucionamos un bug que molestaba mucho
El que diseñaba una cajonera de 3 cajones notaba que el cajón de abajo se “metía” contra el techo de la carcasa. Lo que pasaba era un error de cálculo: la herramienta no estaba considerando el espesor del piso del cajón cuando apilaba varios. En un módulo de 600×720, el cajón de abajo podía llegar a invadir el techo entre 5 y 40 mm según la altura elegida.
Ahora está corregido. Ya pueden armar el stack de 3 cajones con la medida exacta sin que el último se choque con el techo. Si la altura total de los cajones no entra, la herramienta avisa antes de armar nada.
2. Estándares internacionales predefinidos
Antes tenías que acordarte de los anchos típicos de un bajo mesada y ponerlos a mano. Ahora la herramienta conoce cuatro estándares y los aplica sola:
- Hobel (estándar argentino por defecto): 400, 450, 600, 900 y 1200 mm de ancho.
- DIN 68930 (estándar alemán/europeo): 300, 400, 450, 500, 600, 800, 900, 1000 y 1200 mm.
- NKBA (National Kitchen & Bath Association, EE.UU.): anchos en pulgadas convertidos — 230, 305, 380, 460, 535, 610, 685, 760, 840, 915, 1070, 1220 mm.
- IRAM (estándar argentino formal): igual que Hobel.
Cada estándar trae también la altura del módulo (720 mm para el estándar argentino/europeo, 876 mm para NKBA), la profundidad (560 mm AR/EU, 610 mm US) y las medidas del zócalo (100 mm alto, 50 mm de separación del frente en AR/EU, 75 mm en NKBA).
Si laburás un proyecto que tiene que cumplir con un standard específico, la herramienta valida las medidas y te avisa si algo no encaja.
3. Cajones con alturas diferentes (¡por fin!)
Antes todos los cajones de un módulo tenían que tener la misma altura. Eso es un embole cuando querés el cajón de arriba finito para cubiertos y los dos de abajo más altos para ollas.
Ahora la herramienta acepta strategias predefinidas:
- Uniforme: los 3 cajones iguales (lo de antes).
- 1+2: arriba un cajón de 80 mm (cubiertos) y abajo dos de 200 mm (ollas).
- 1+1+1: 80 + 100 + 200 mm — clásico de cubierto / utensilio / olla.
- Cubiertos + utensilios + ollas: igual que la anterior, con los nombres del uso.
- Custom: vos ponés las alturas exactas en una lista.
La herramienta también acepta que cada cajón tenga su grosor de piso (3 mm hardboard, 5 mm MDF, 18 mm melamina). Antes todos los cajones salían con piso de 18 mm sin importar el caso.
4. El “shadow line” del frente
Esto es un detalle de carpintería clásica: el frente del cajón sobresale 5 mm arriba y 5 mm abajo respecto a la caja, tapando la línea de luz donde se mete el cajón. Da un aspecto más “prolijo” y de mueble hecho a mano, no de melamina estándar.
Ahora pueden activarlo desde la configuración. Si no lo quieren, lo dejan en cero y listo.
5. El zócalo y las patas — herramienta dedicada
Antes el zócalo y las patas había que hacerlos “a mano” con add_panel. Ahora hay una herramienta específica, add_toe_kick, que:
- Te crea el zócalo (la tablita que cubre el espacio del pie) atrás de las patas.
- Te registra las 4 patas en la lista de herrajes (con el código
PATA-REG × 4).
- Opcionalmente, te dibuja las 4 patas en 3D para que las veas en la escena.
Por defecto las patas son de 100 mm y el zócalo arranca 50 mm atrás del frente (estándar argentino). Si laburás para NKBA, el zócalo se separa 75 mm automáticamente.
6. Wizard “design_cajonera” — un click y listo
Esta es la mejora más grande. Hay una herramienta nueva, design_cajonera, que arma toda la cajonera en un solo paso:
- Eligís el standard (Hobel, DIN, NKBA o IRAM).
- Eligís la strategy de cajones (1+2, 1+1+1, etc.).
- La herramienta sola:
- Crea la carcasa con las medidas del standard.
- Coloca los cajones con la strategy elegida.
- Saca el cálculo del largo de corredera automáticamente (ya no tenés que pensar “esta cavity es 550 mm, le pongo correderas de 500”).
- Pone el zócalo y las patas.
- Te devuelve un resumen con el BOM (la lista de materiales) y las advertencias de compliance.

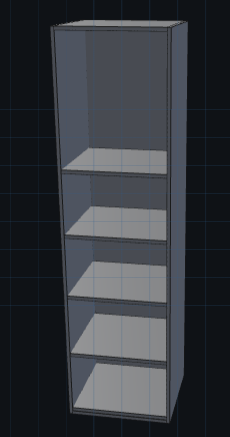

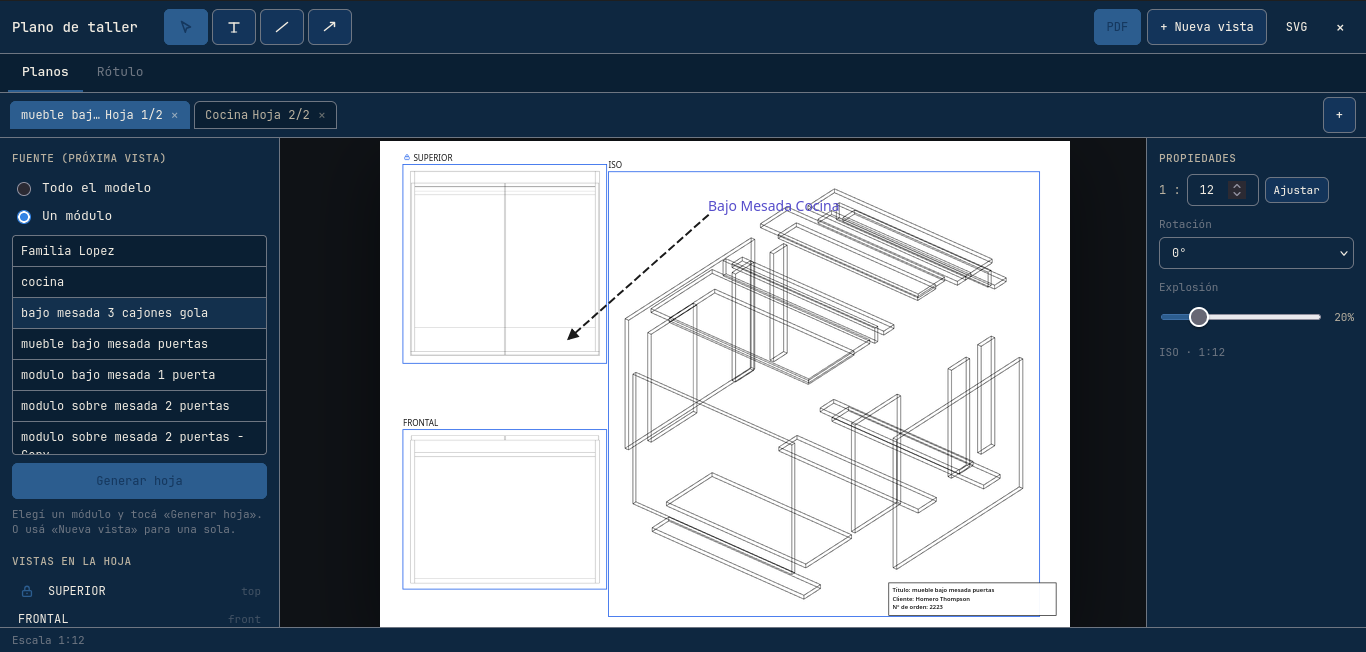

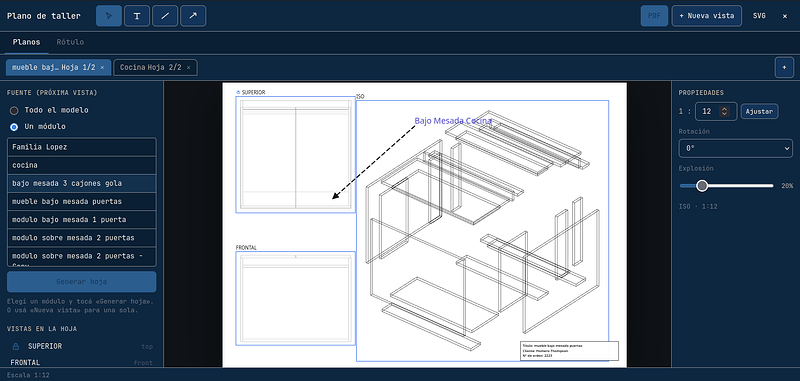

Si querés ver cómo va a quedar antes de aplicar, hay un preview_cajonera_plan que te dibuja un plano ASCII frontal y un resumen de las medidas.
7. Mejoras en los roles y en las reglas de herraje
- Se agregaron los roles
frente_cajon y fondo_cajon para identificar correctamente las piezas del cajón en el reporte.
- Ahora hay una regla automática que cuando marcás una pieza como
lateral_cajon, el sistema le asigna automáticamente un par de correderas telescópicas. No hay que acordarse de agregar el herraje a mano.

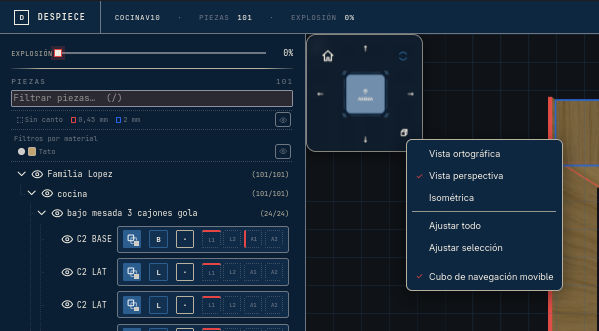

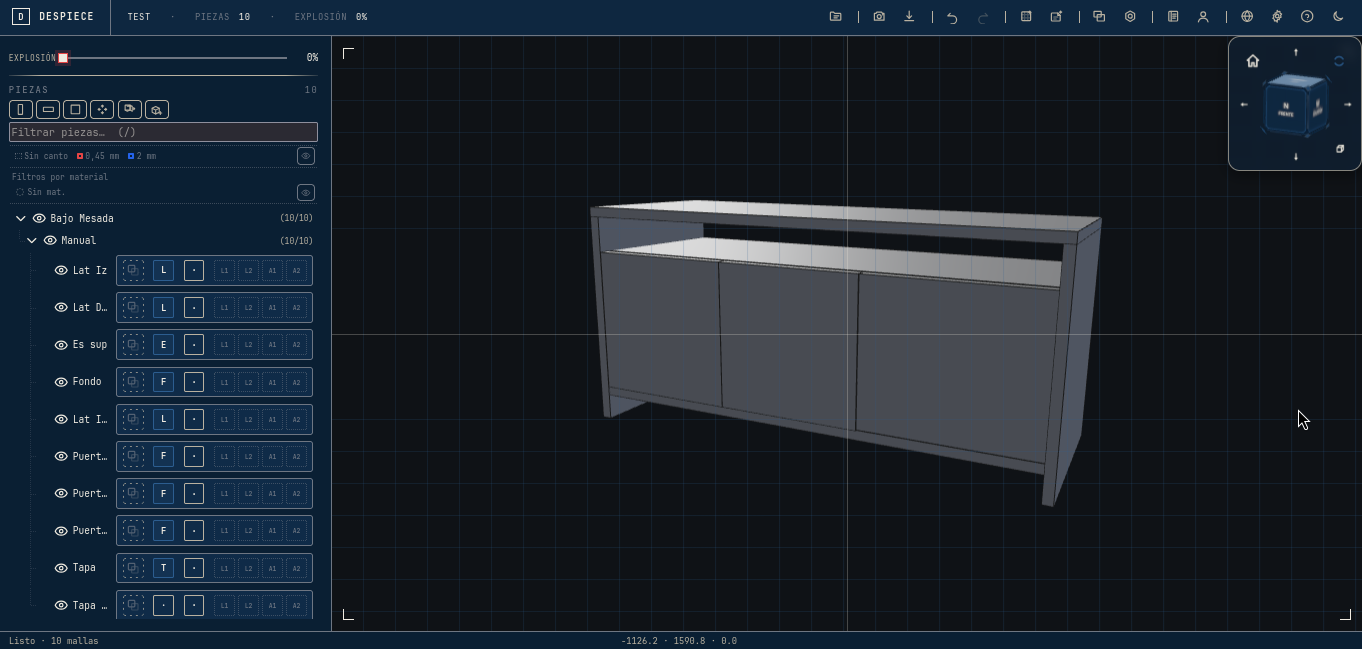

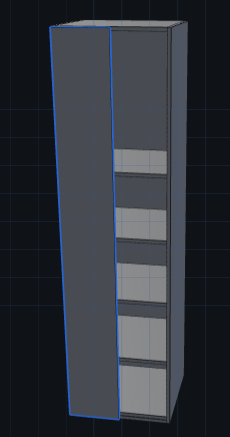

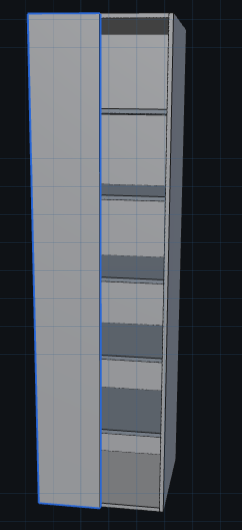

2. Alinear piezas 3D (RMB ▸ Alinear ▸) (RBM = Boton derecho del mouse)

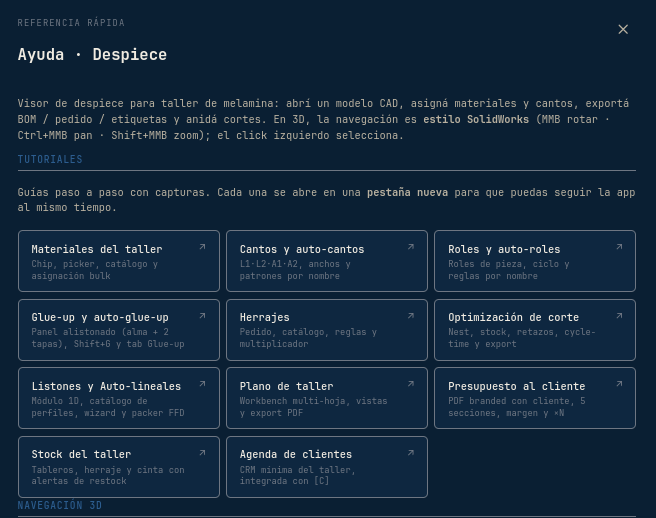

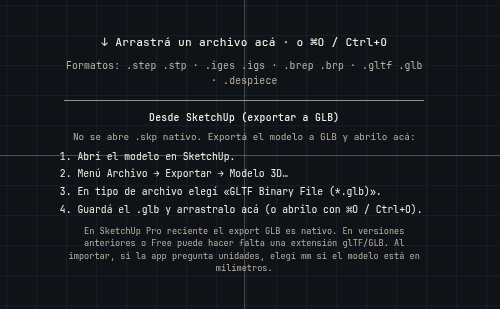

3. Dos tutoriales nuevos en la Ayuda (son pesimos pero no le voy a meter mas efuerzo)

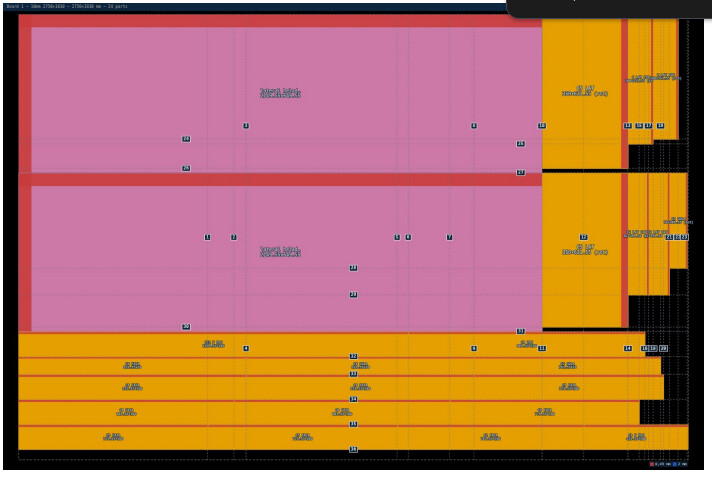

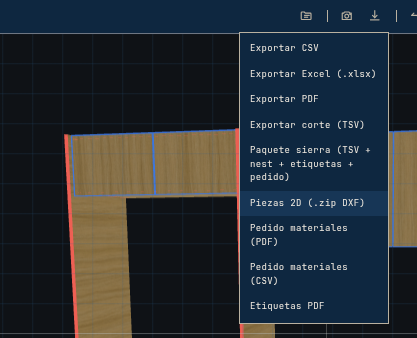

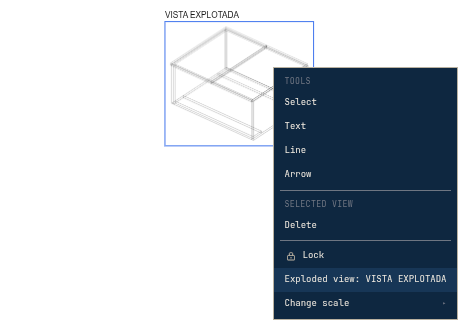

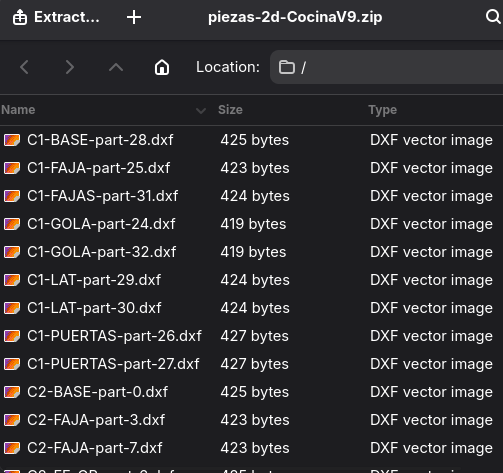

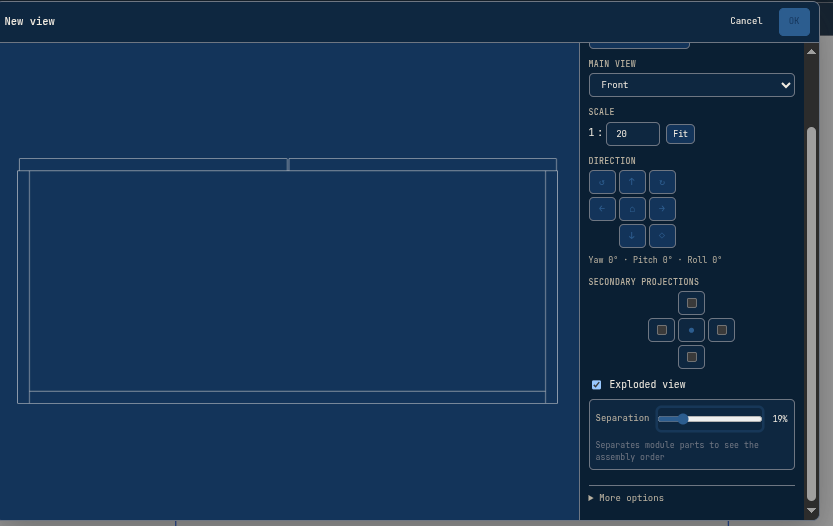

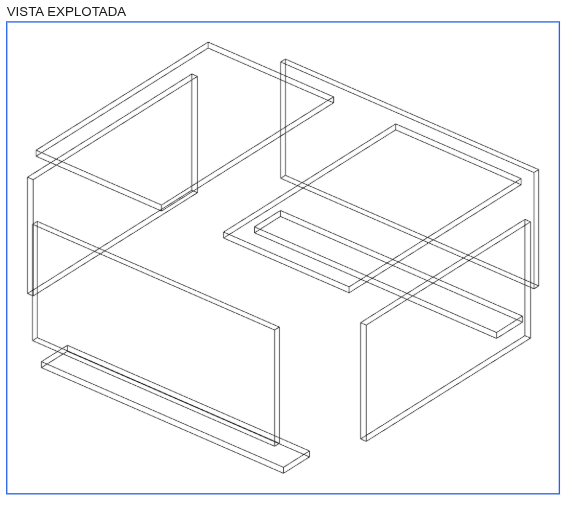

Detalles que se pulieron de paso
TL;DR para los que tienen 30 segundos
