Dudaba si compartirlo pero como he ido haciendo fotos lo dejo por aquí por si le sirve a algún compañero.

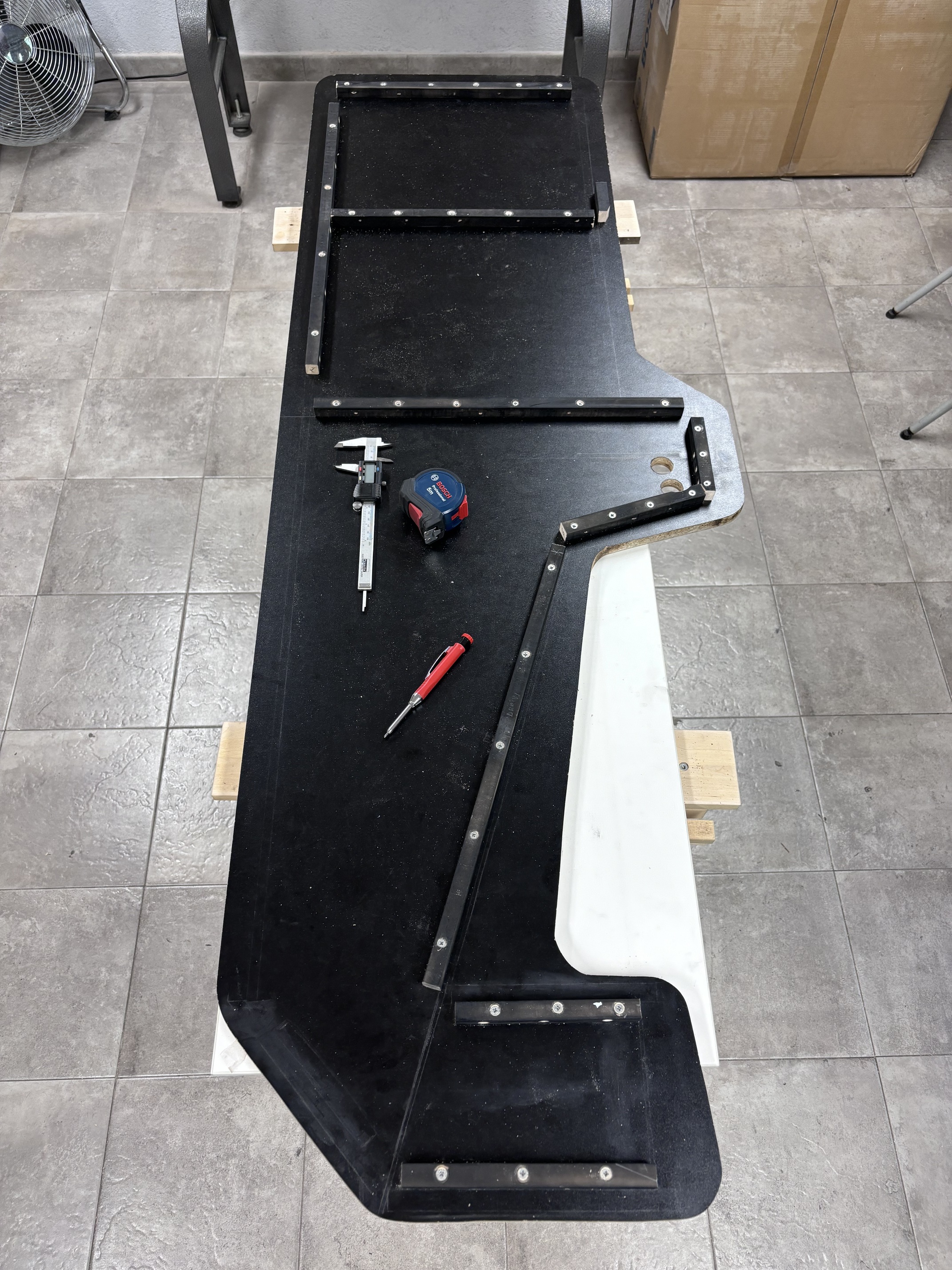

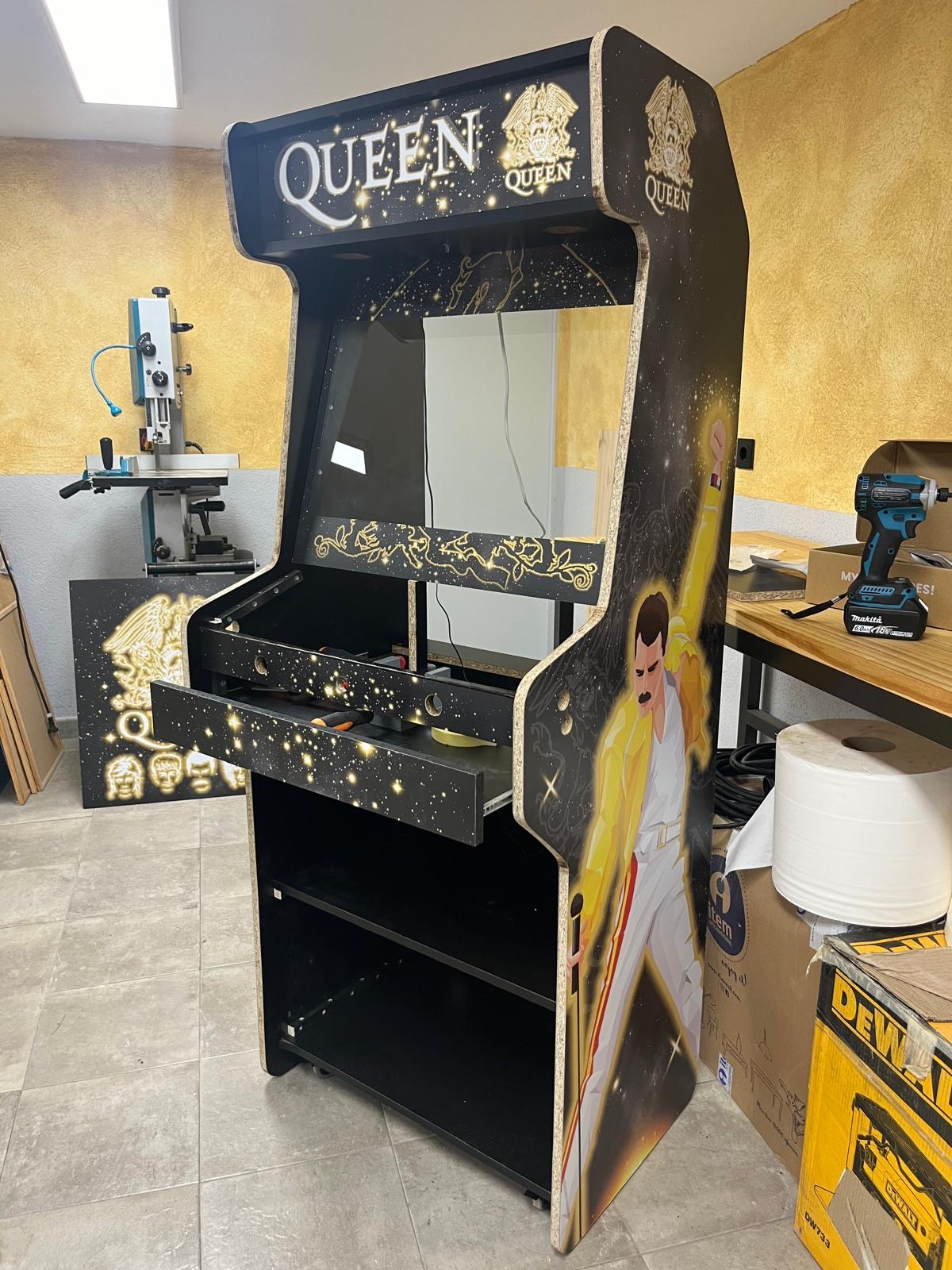

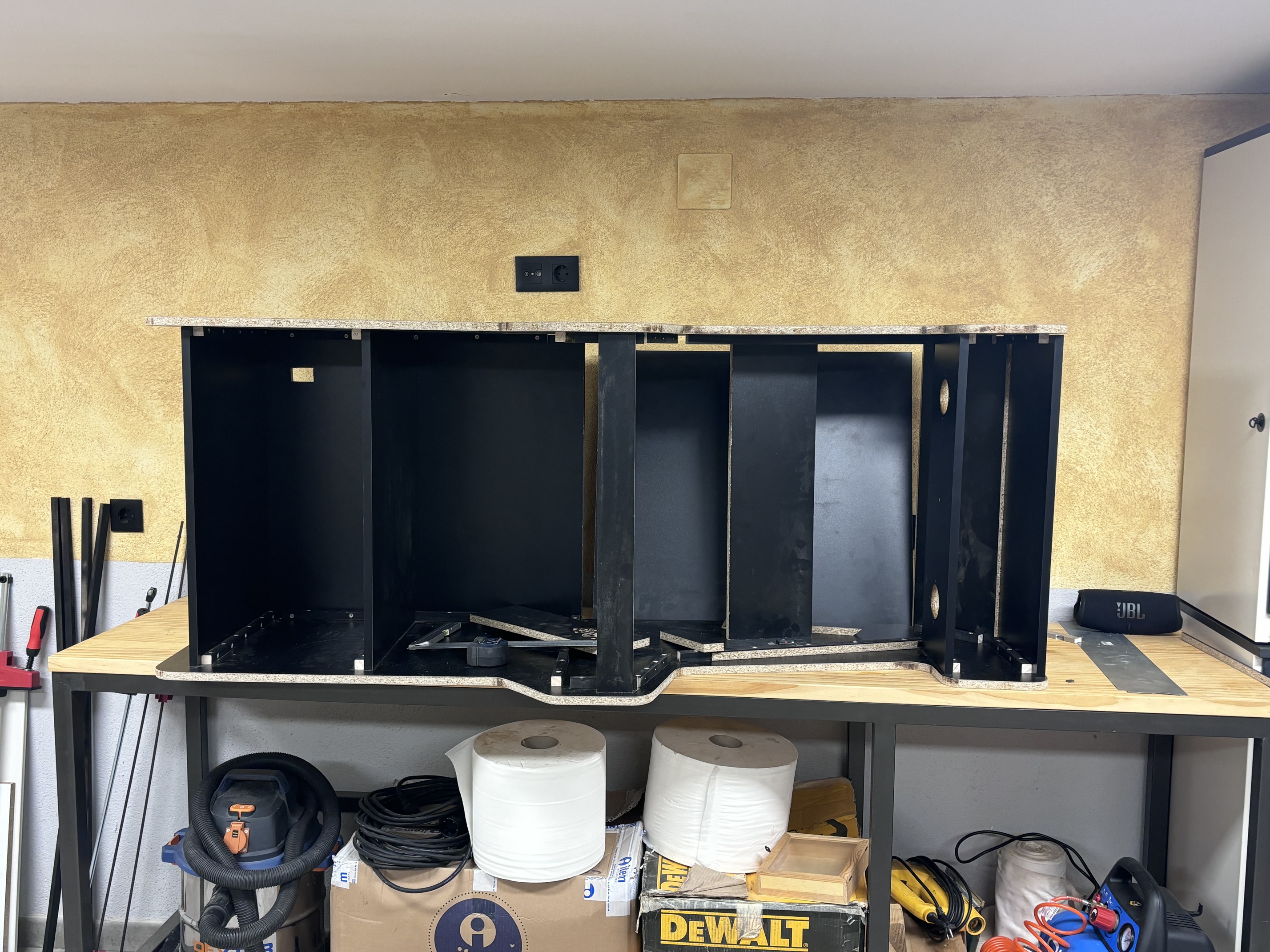

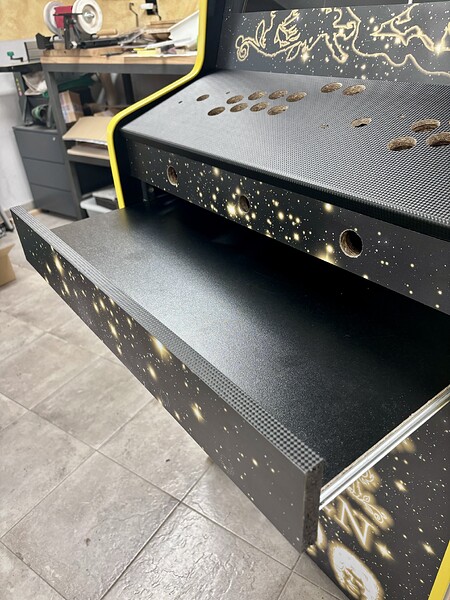

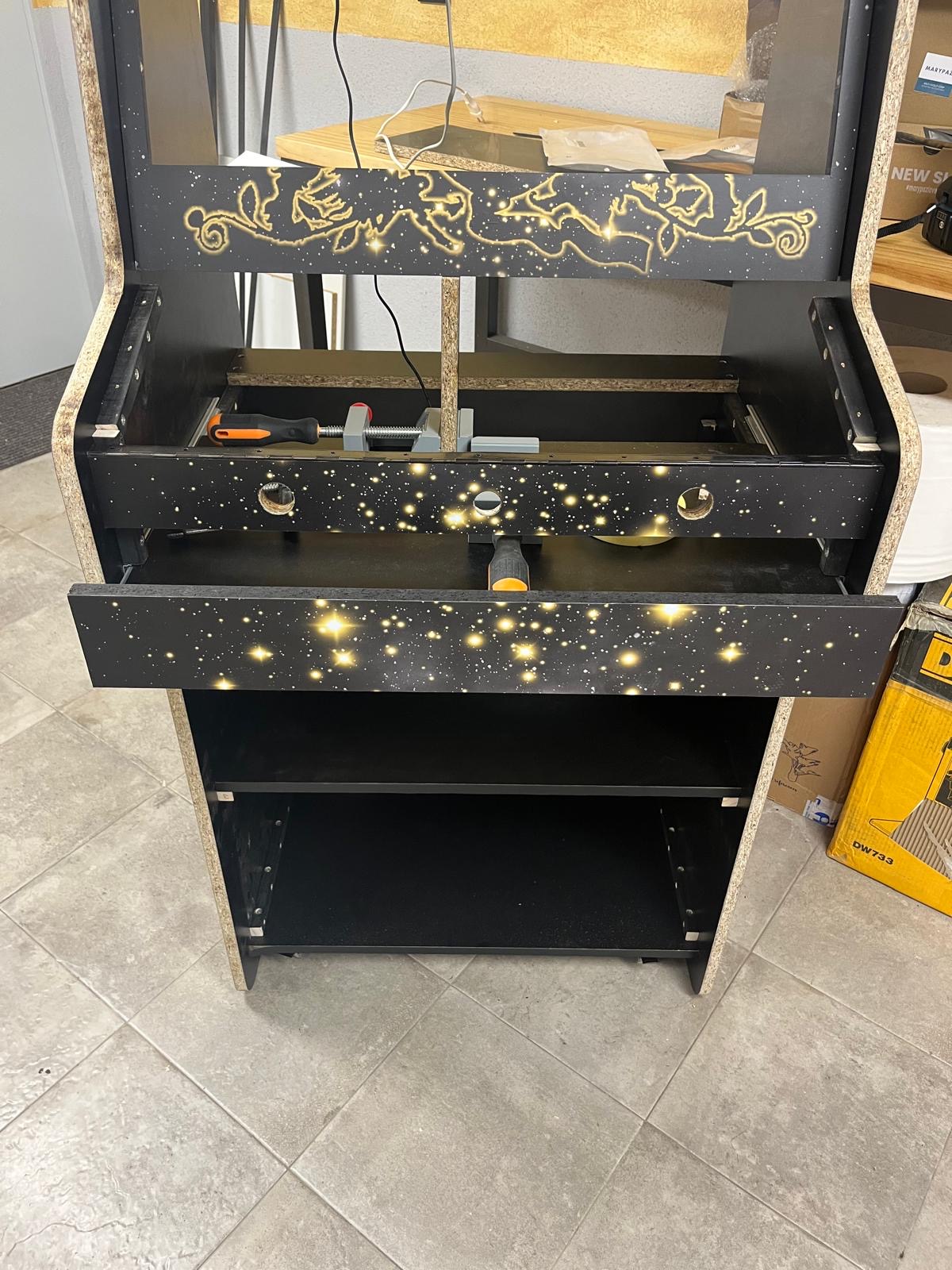

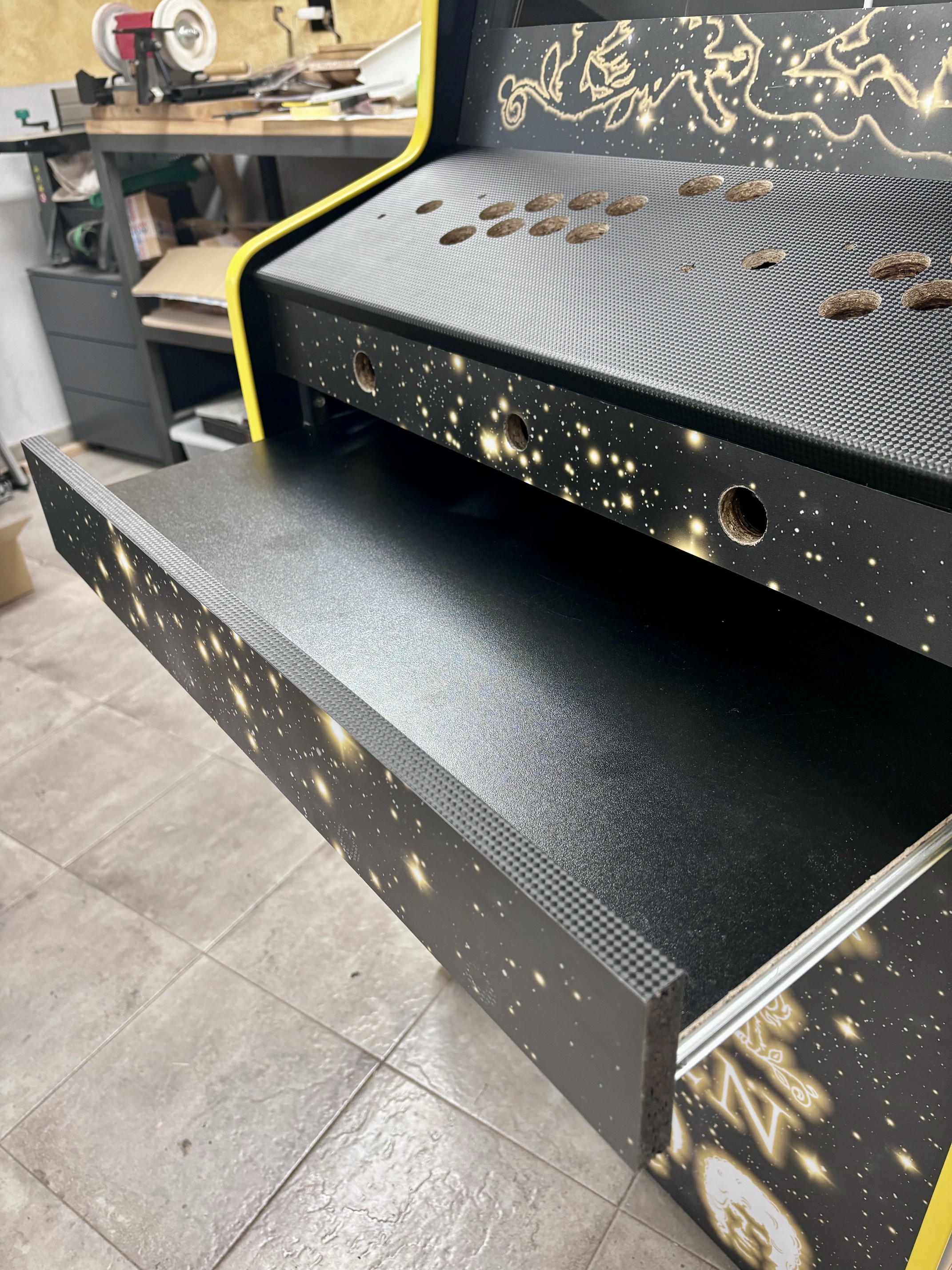

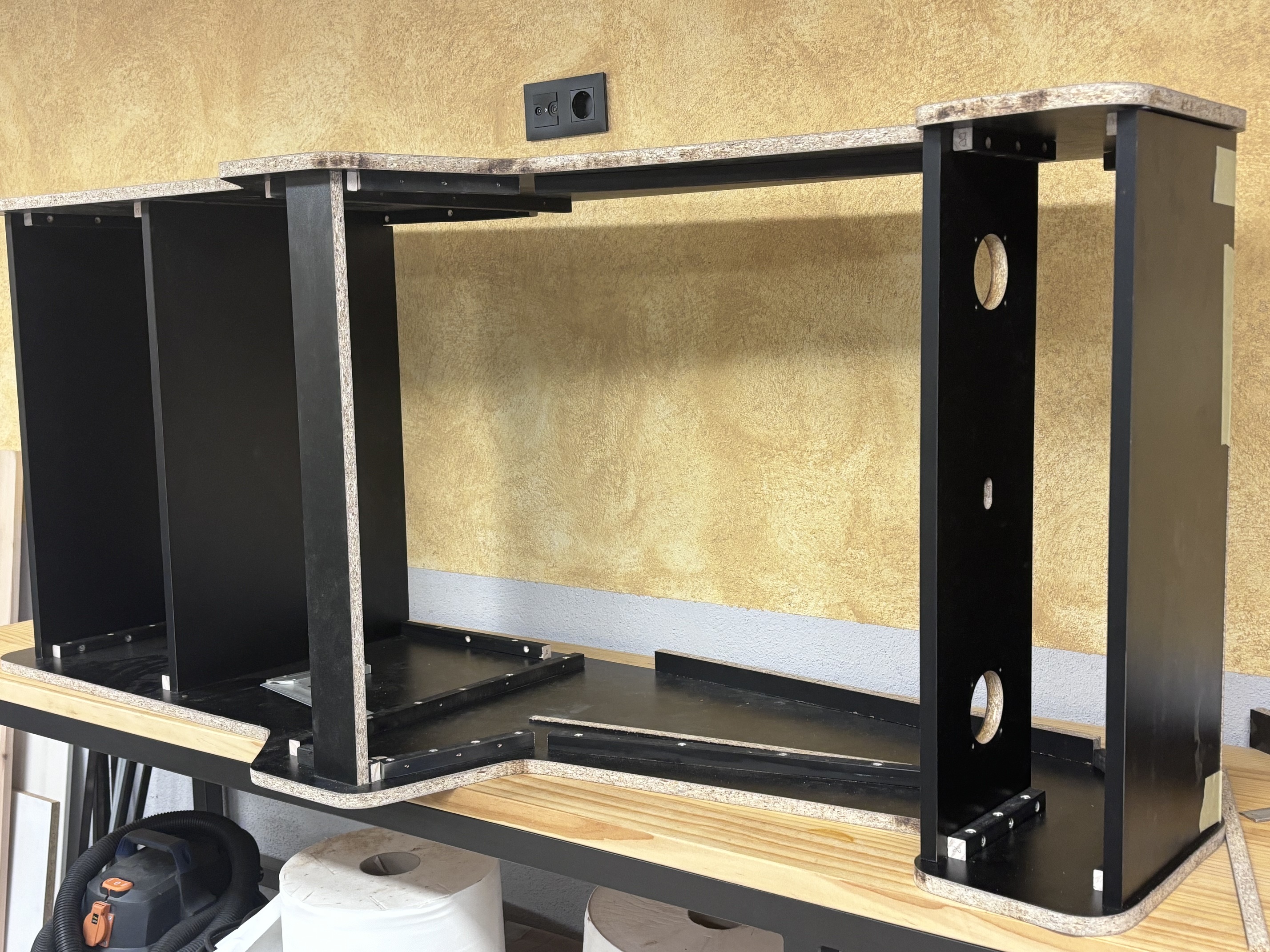

Se trata de una máquina de juegos Arcade como las que había en los recreativos de los años 80-90. Todo el armazón lo he construido en melamina de 16mm. A partir de fotos diseñé un
modelo que se adaptará a mis necesidades. Tiene 177cm de alto y 69 de ancho. El núcleo es un portátil con procesador i7 y tarjeta Nvidia, disco SSD y disco magnético de 1tb. La parte de electrónica es de un fabricante español llamado Industrias Lorenzo, es curioso porque es el mismo fabricante que construía los joysticks y botoneras de las máquinas de los 80-90, tiene bastante reputación en este mundillo.

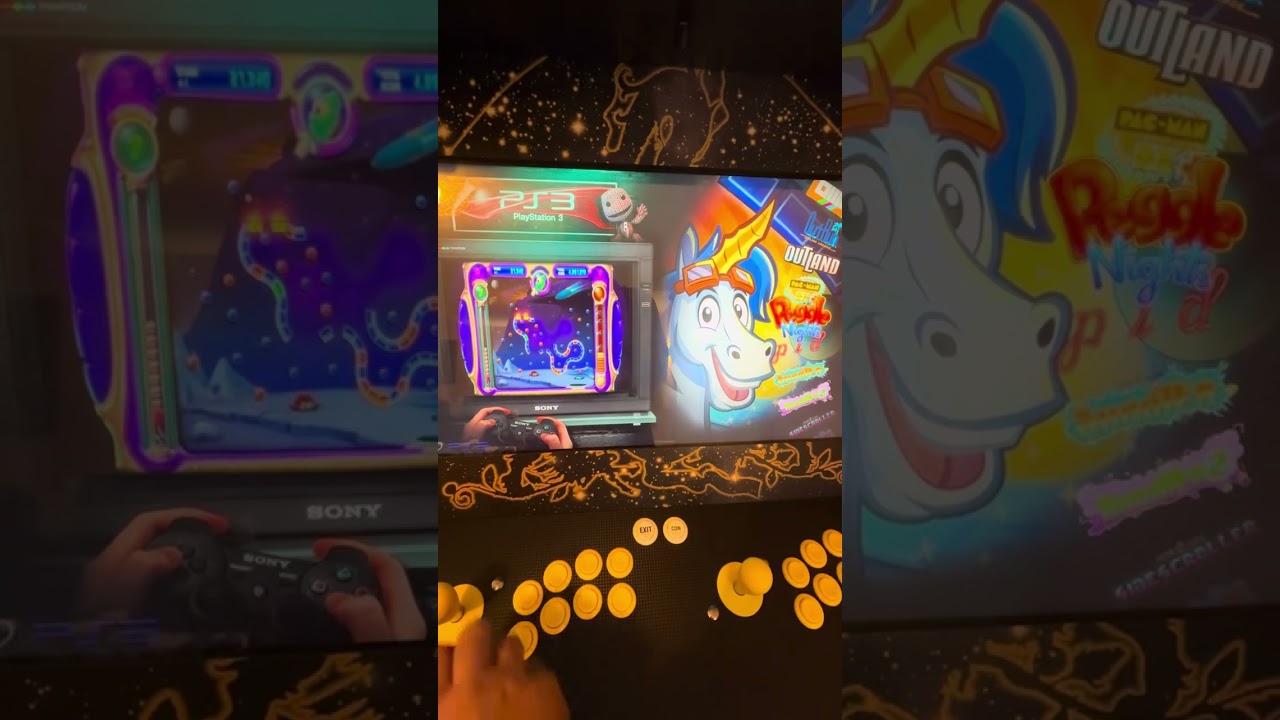

El lanzador de los emuladores es Coinops, y de los que he probado es el que más me gusta con diferencia. El monitor es un Benq de 27” y 100hz. Los puristas montan monitores 4:3 pero como está también va a emular plataformas modernas tipo XBOX, Play Station 1,2,3, Switch,… me decanté por este tamaño y formato.

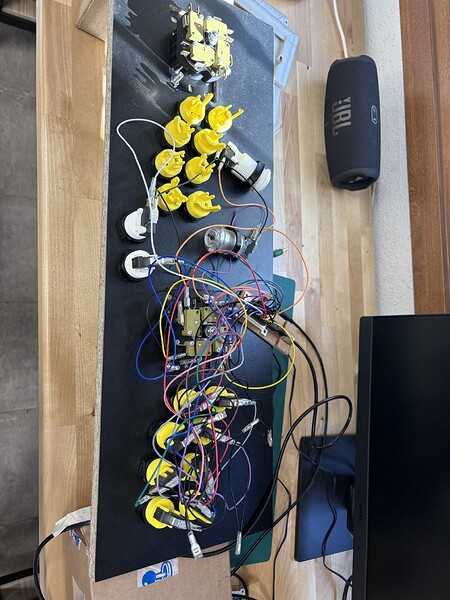

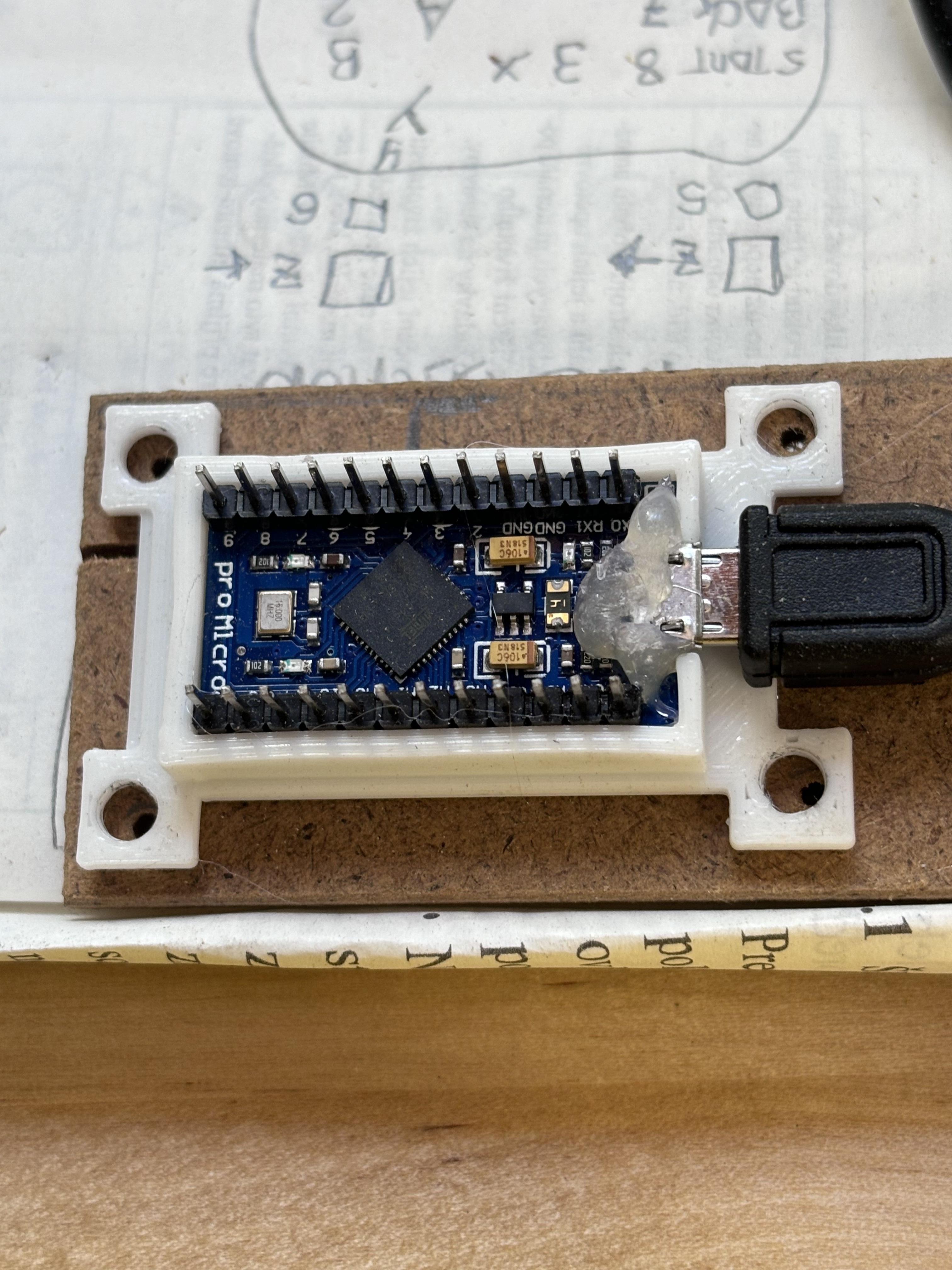

Los interface están basados en arduino para poder emular los mandos de las consolas modernas también.

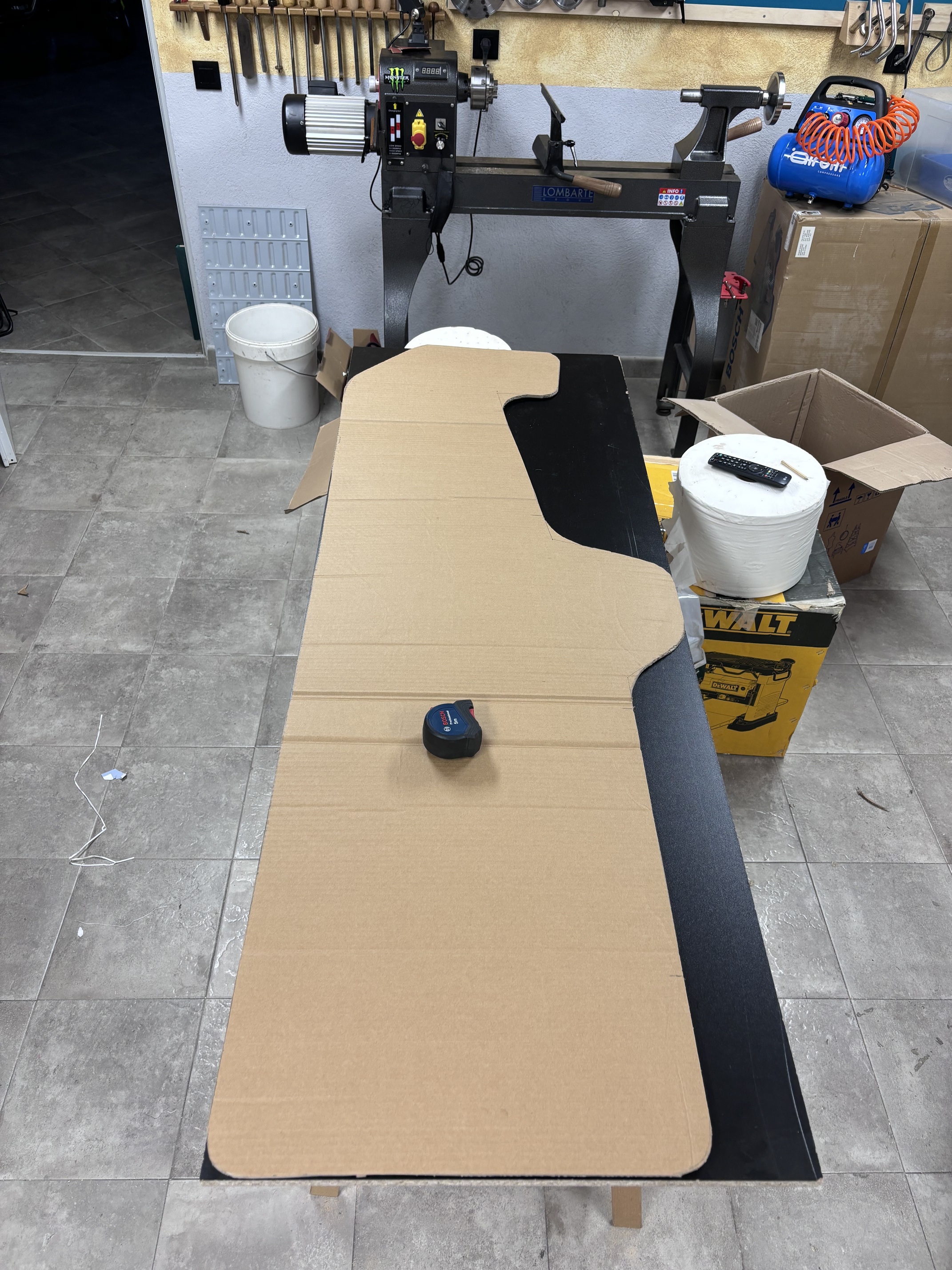

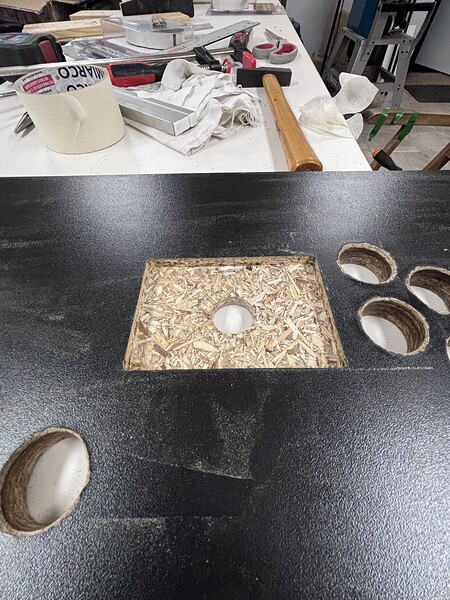

Todo empieza con el diseño, yo usé una plantilla de cartón

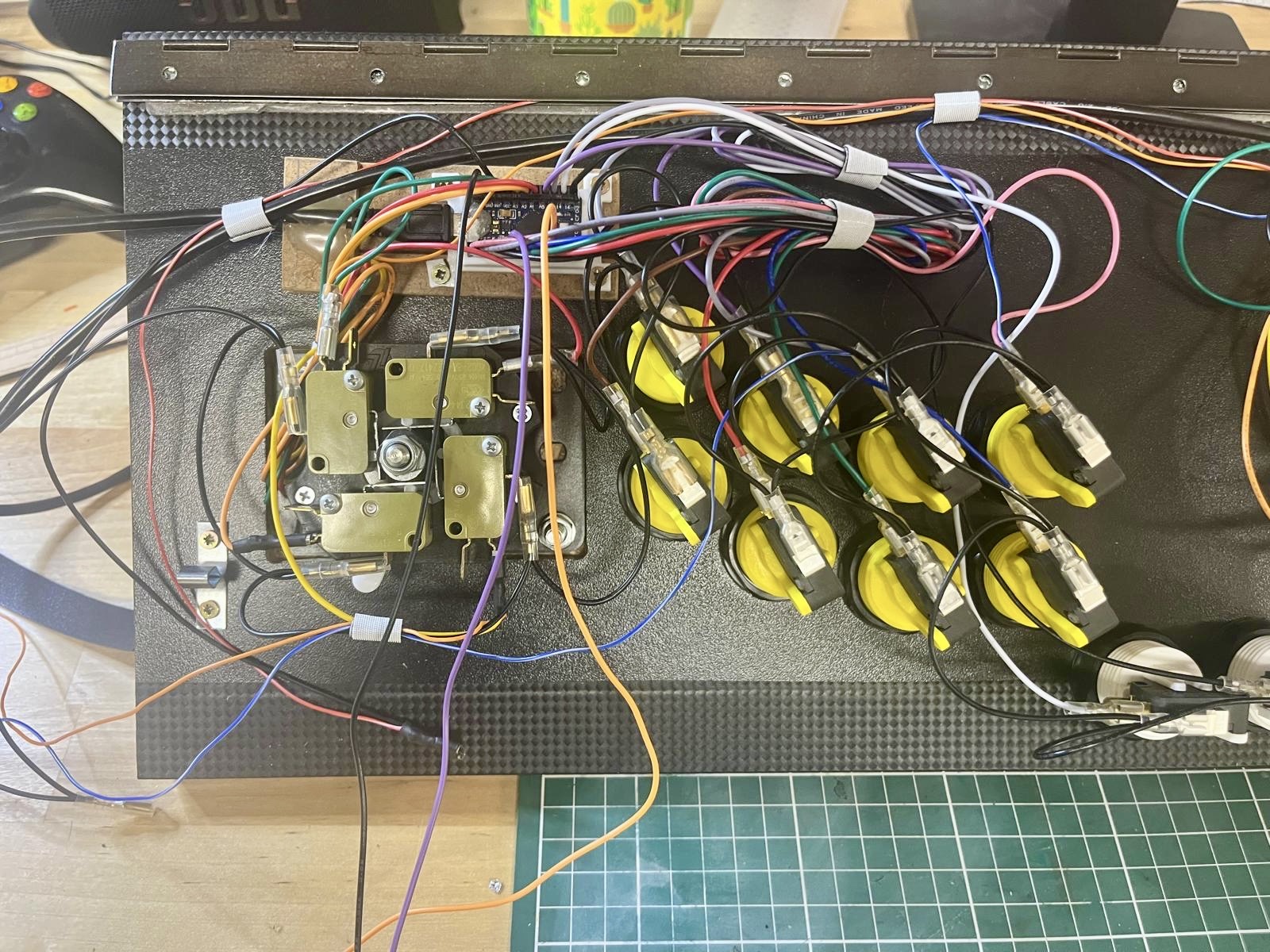

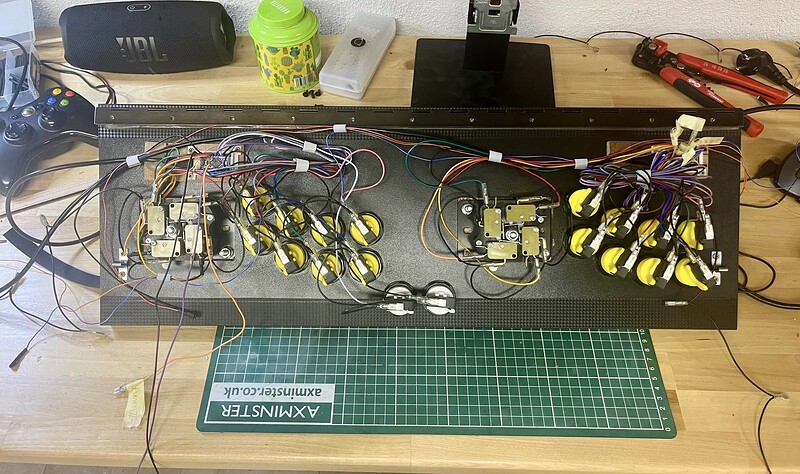

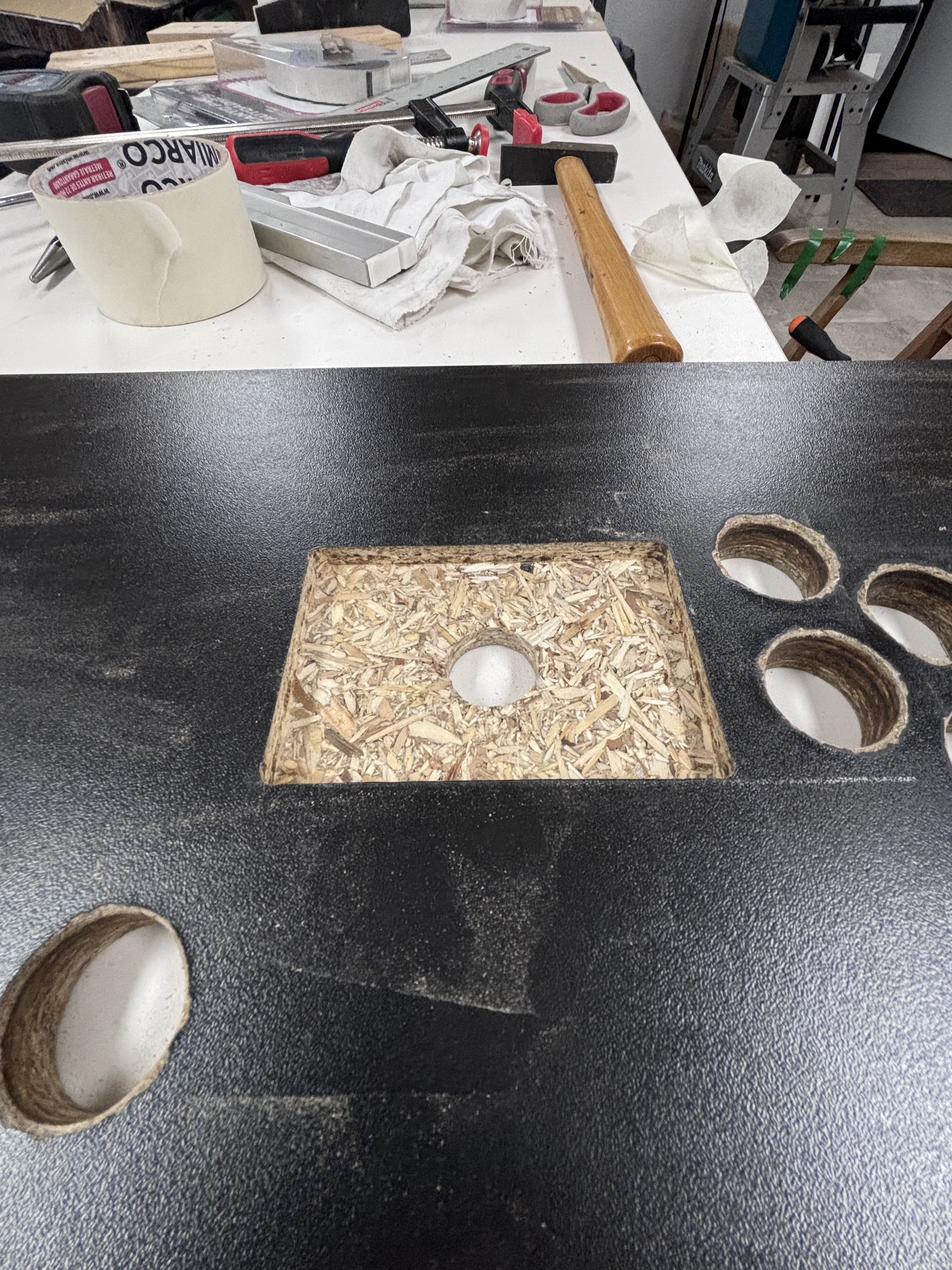

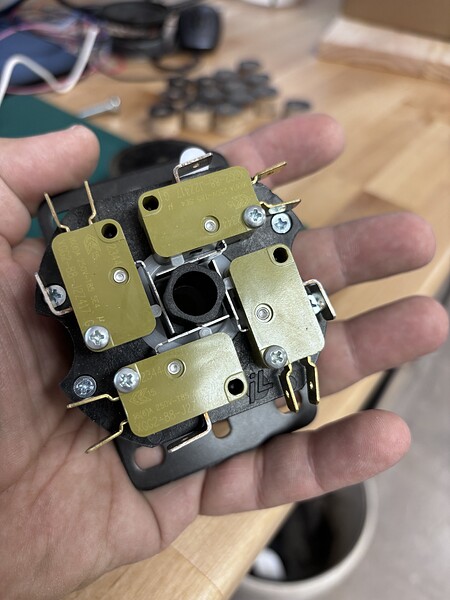

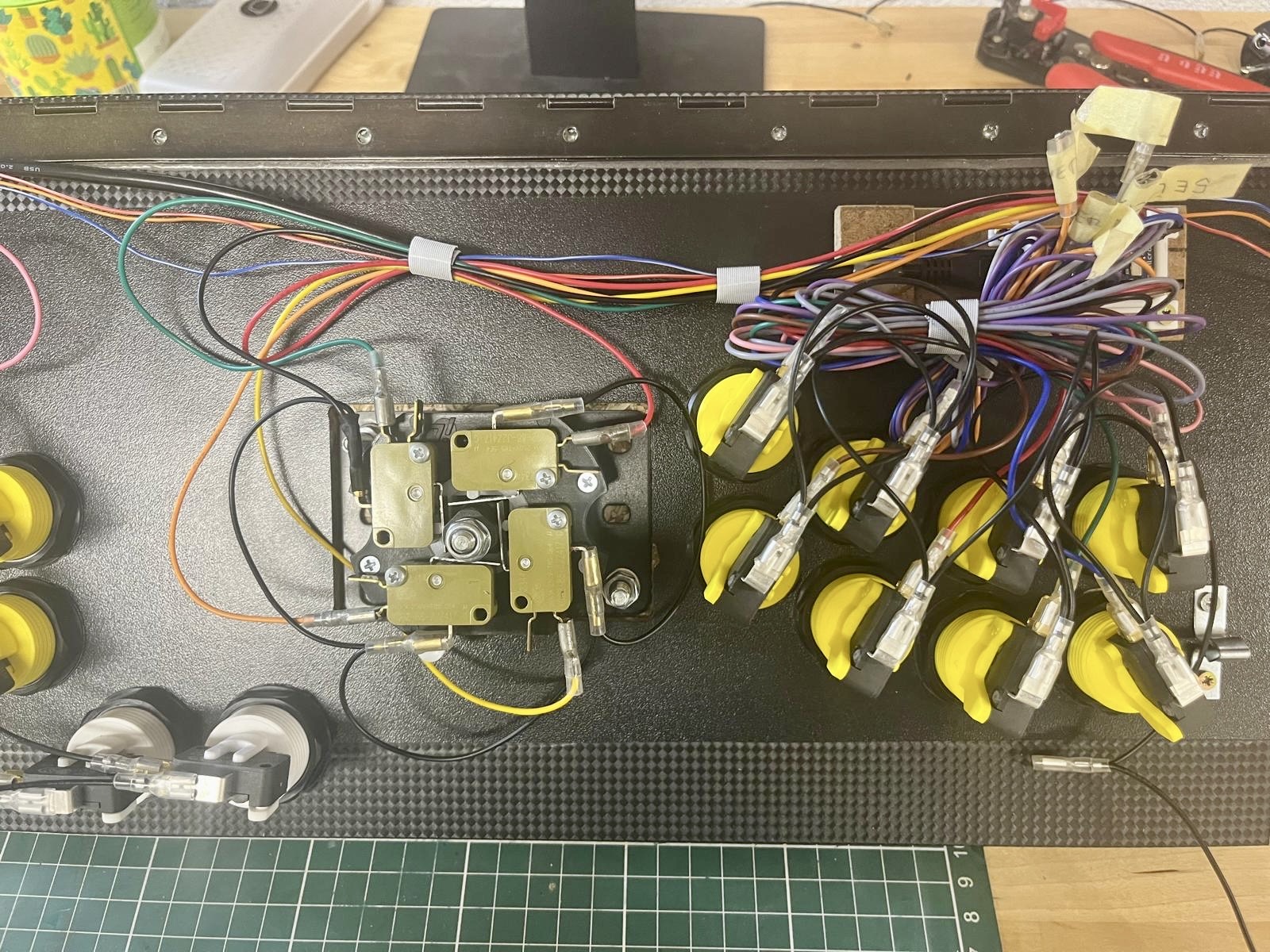

Detalle de la base de los joystick, hay dos tipos en el mercado, los que funcionan con muelles y los magnéticos. Estos son magnéticos, es decir, el eje vuelve siempre a su posición usando un imán redondo que auto-centra.

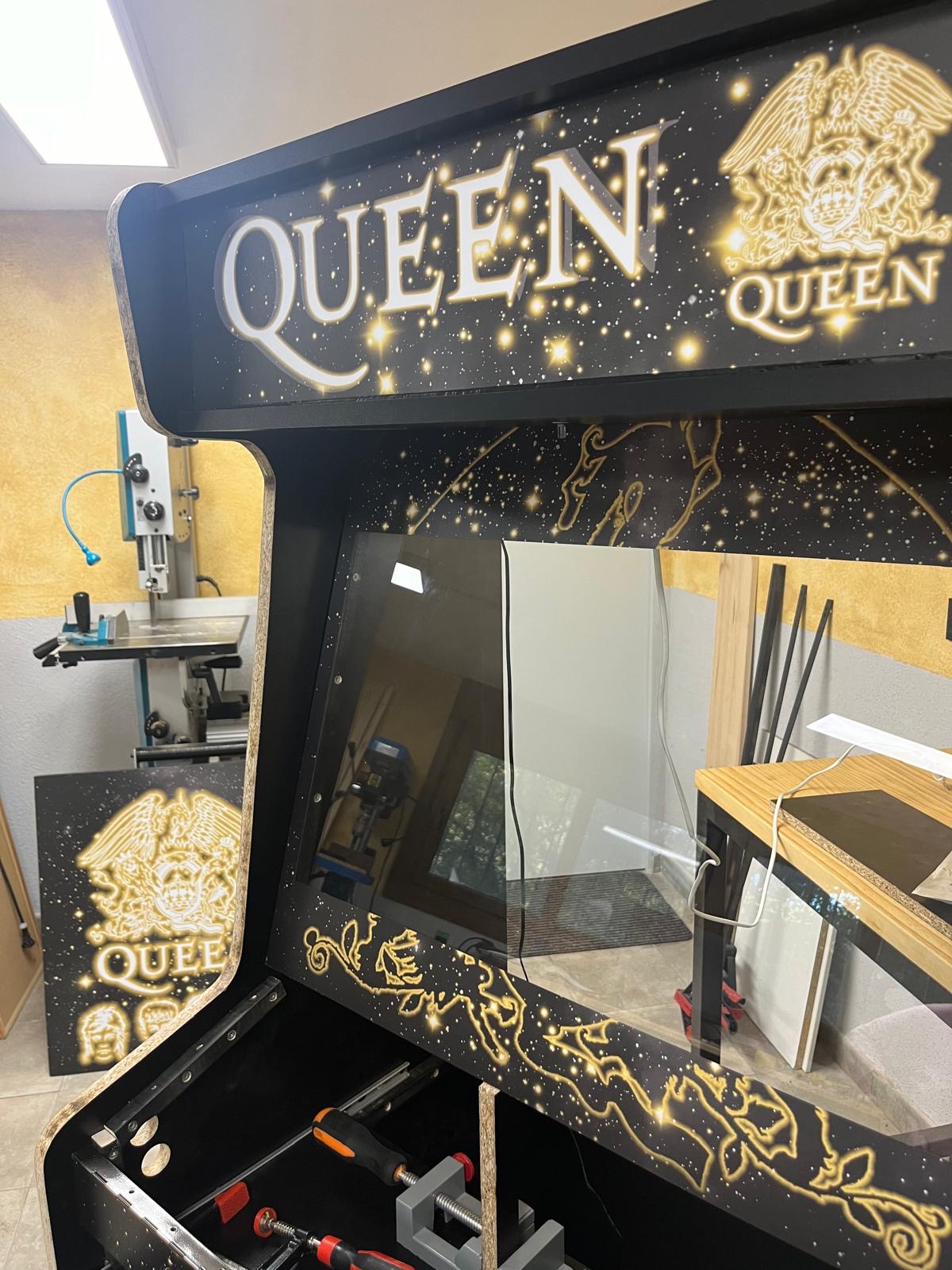

Hemos logrado algún avance. Los altavoces suenan bastante bien, lleva un amplificador de 10wats con entrada 3,5 y conexión por bluetooth. El cajón de la marquesina iluminada hace de caja de resonancia y saca un sonido muy decente

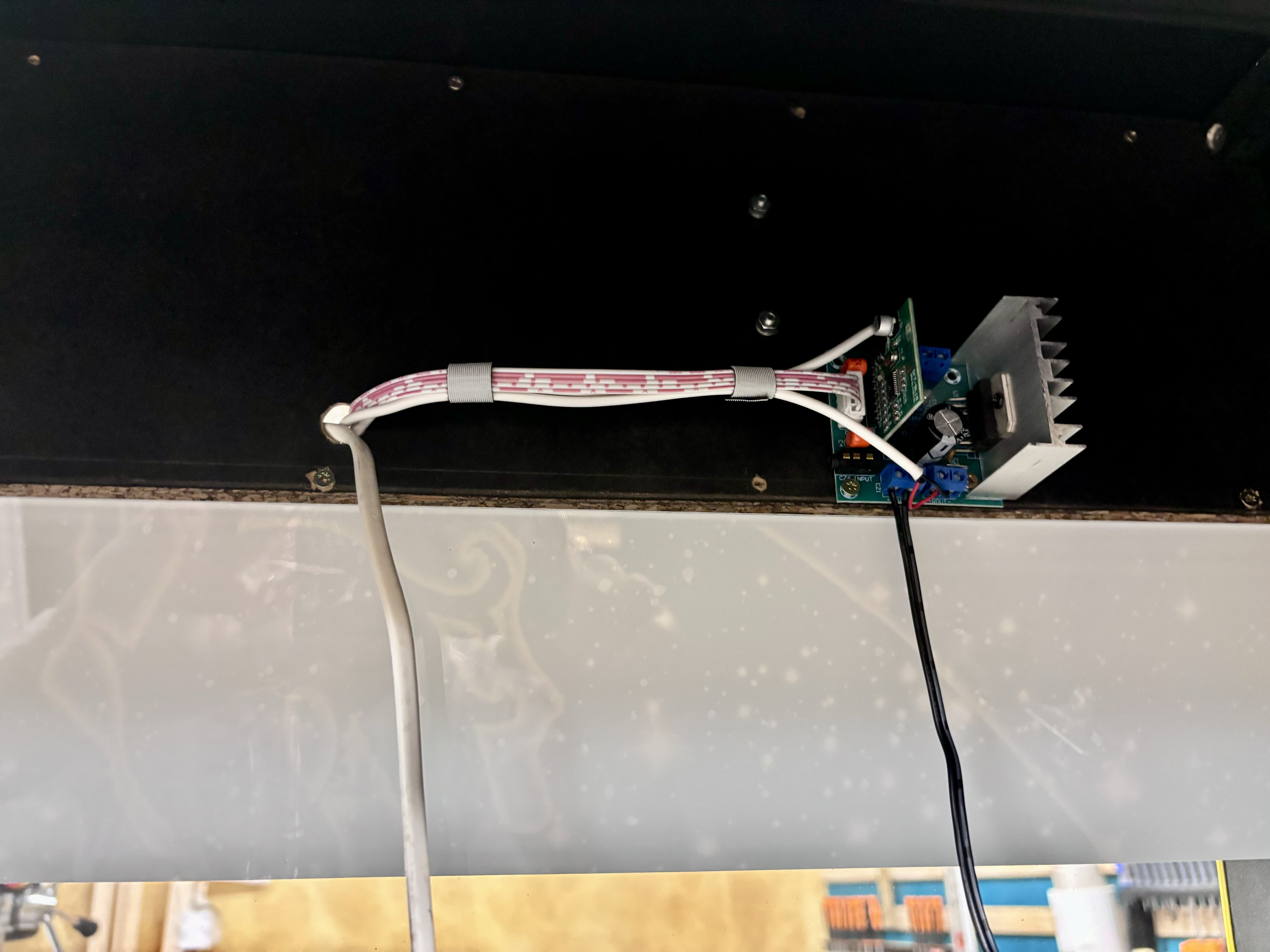

Detalle del amplificador, el potenciometro va en la zona de altavoces

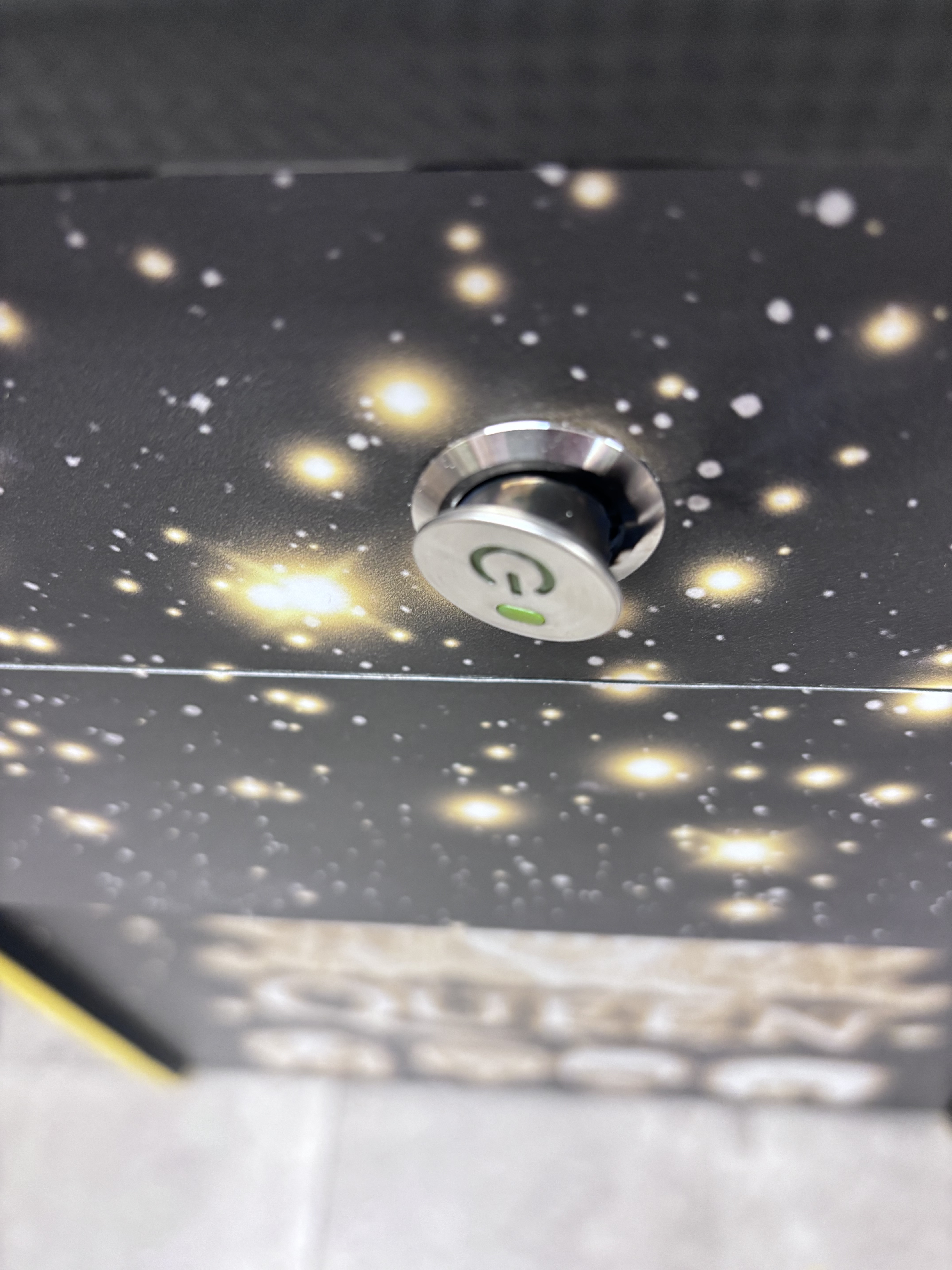

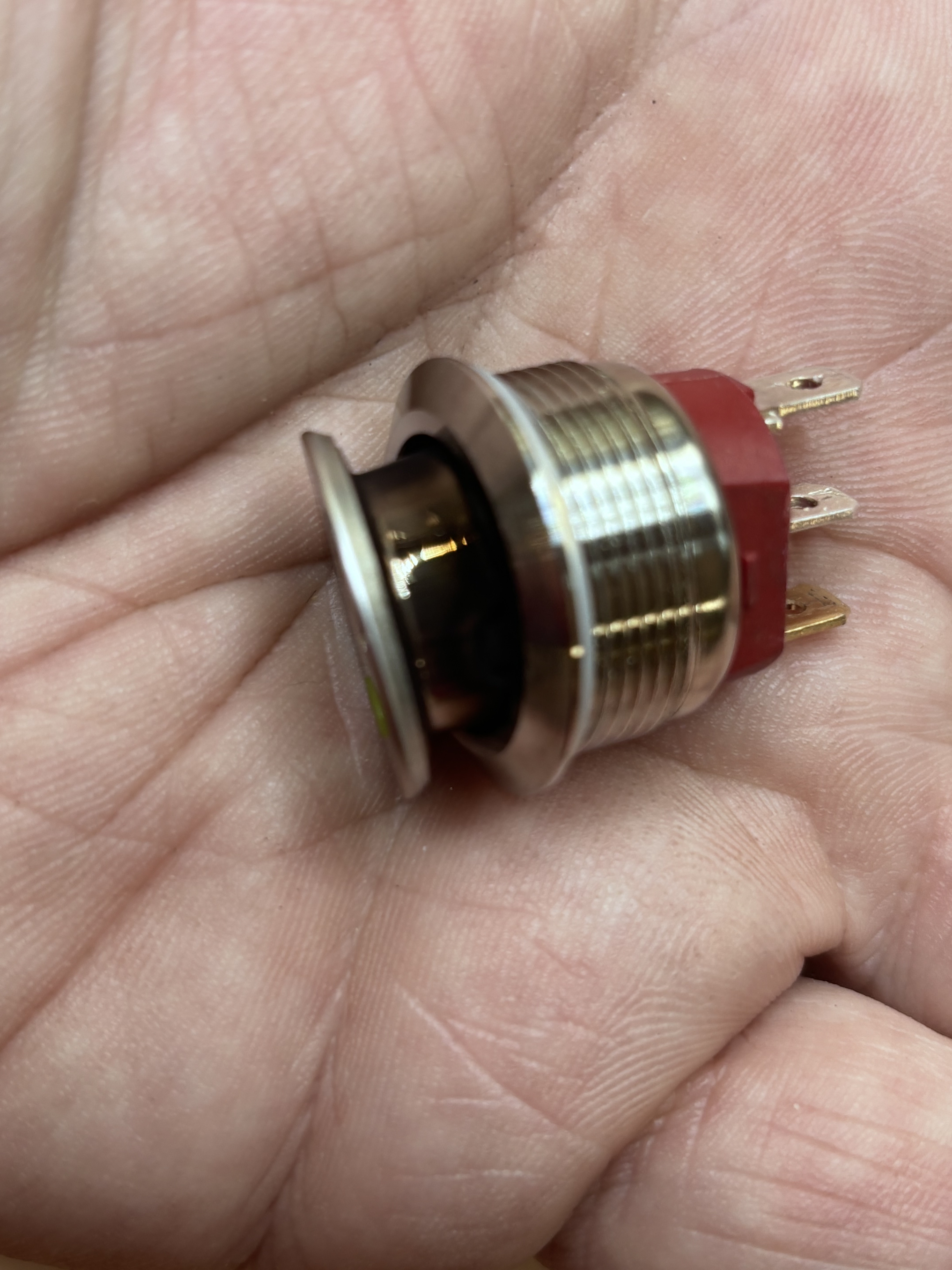

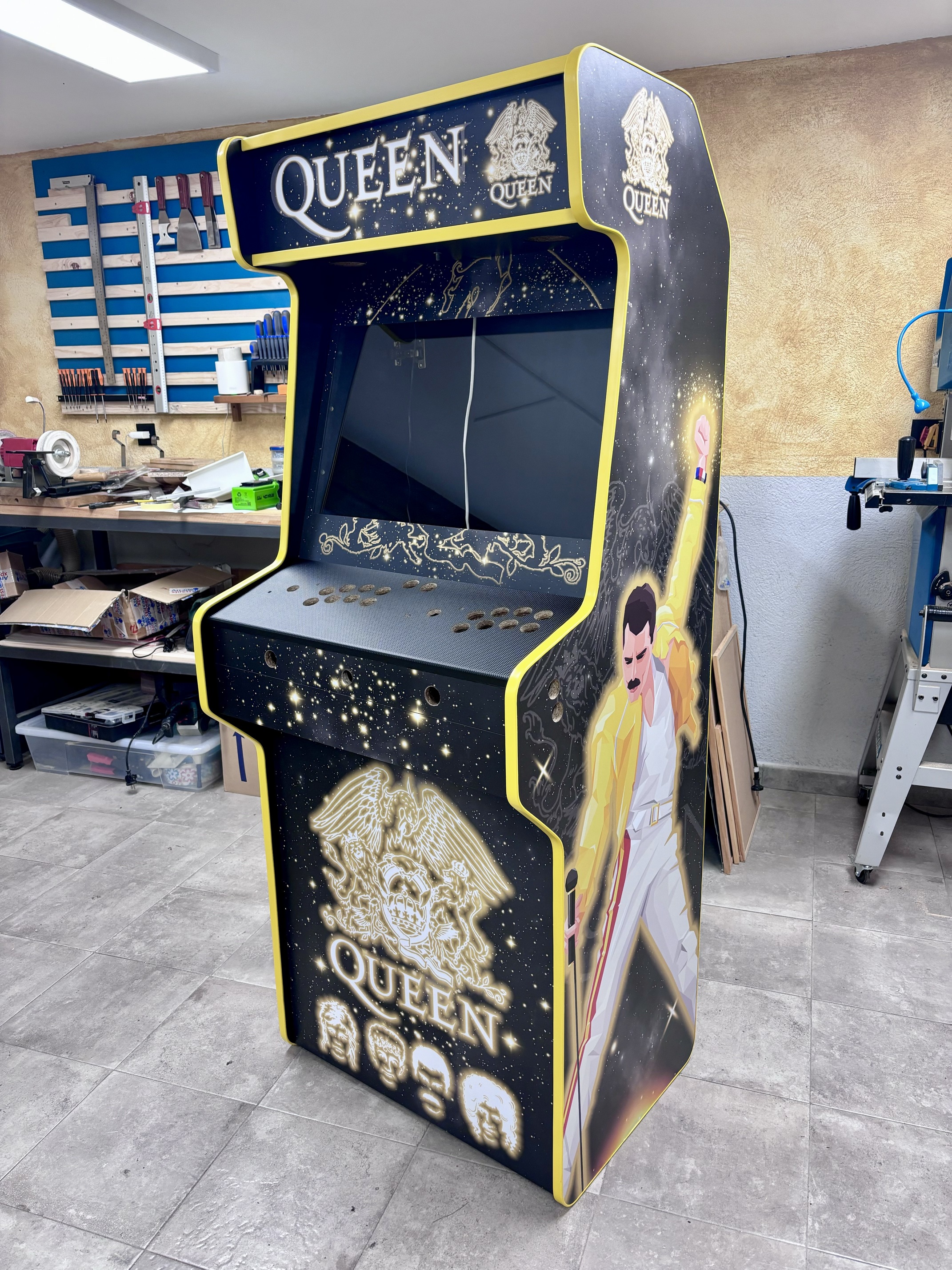

Ahora si, terminada con susto incluido, el interruptor ha explotado literalmente después de funcionar 5 minutos, imagino que vendría mal de fábrica porque tenía una pinta estupenda, DEP
gracias a todos, la verdad es que usarla lo que se dice usarla yo la voy a usar poco, la usarán mis hijas cuando vengan a casa.
Es como los niscalos, me gusta más cogerlos que comerlos, pues esto es lo mismo, el reto estaba en hacerla desde cero sin tener ni idea. Ahora en la lista he metido un proyecto de pinball virtual, de tamaño como los de antes pero todo digital, pantallas digitales de alta resolución, seleoides y motores que simular la vibración, ruido y golpes de la bola. Este tiene más miga a nivel de electronica pero teniendo los 4 conceptos clave claros no es dificil.
Para la parte de la maquina en si la hare de cero tambien, en este caso con MDF que la melamina es un coñazo cortarla, cantearla,…, ya habrire otro hilo con el tema.
Mientras tanto si alguien se anima a hacer una maquina de Arcade que pregunte lo que necesite y le ayudare con lo que he ido aprendiendo
ni idea me refiero a que no habia intentado hacer algo parecido, de algo sirvio la carrera de telecomunicaciones y media vida lidiando con ceros y unos, pero si, es gratificante hacer algo tangible porque los proyectos de tecnología al final son cosas intangibles casi todos, gracias Victor
yo la mia use en su dia una raspberry pi, con retropie y asi se quedo.
Pero como la tengo al lado de la tele, pues hace poco me sobro un pc (fx6200+gtx970) y lo meti dentro para conectarlo a la tele.
Lo mismo quito la raspberry, y conecto todo al pc…
en este caso tienes distintos lanzadores o frontend que es el nombre que tienen realmente. Un frontend es un programa que se encarga de manejar el conjunto de emuladores y librerias de juegos. Al tener PC se te abren muchas posibilidades, tienes varios frontend para elegir, yo opté por Coinops pero tienes Hyperspin que es otro frontend bastante usado.
Dependiendo de las caracteristicas del PC vas a poder emular desde lo mas basico que es MAME (juegos de toda la vida de las maquinas de los recreativos) hasta emular plataformas modernas tipo WII, XBOX, Play Station, …
Yo empezaria descargandome un Coinops y haria pruebas de rendimiento, la versión Coinops Collections es la que yo tengo instalada, esta te permite ir añadiendo addins de collecciones de emuladores y paquetes de juegos adicionales.
.
